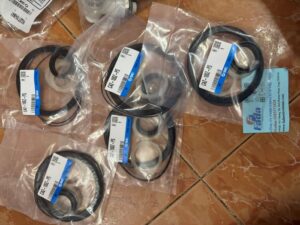

Bộ gioăng phớt sửa chữa xi lanh SMC CA2-100Z-PS chính hãng phụ tùng phục hồi toàn diện

1. Giới thiệu

Bộ gioăng phớt sửa chữa xy lanh SMC CA2-100Z-PS là bộ linh kiện phụ tùng tiêu hao (Seal Kit / Repair Kit) chính hãng được nghiên cứu và phát triển bởi tập đoàn SMC Nhật Bản. Sản phẩm này được thiết kế chuyên dụng cho dòng xi lanh khí nén thân vuông gu-rông dòng CA2 Series (hoặc CA2-Z thế hệ mới) có đường kính lòng piston lớn lên đến ø100mm.

Khác với việc phải thay thế toàn bộ cụm xi lanh đắt tiền, SMC CA2-100Z-PS cung cấp giải pháp bảo dưỡng kinh tế và nhanh chóng bằng cách thay mới toàn bộ hệ thống gioăng cao su, phớt chặn áp suất và gioăng giảm chấn bên trong. Linh kiện giúp ngăn chặn triệt để hiện tượng rò rỉ khí động học, phục hồi 100% lực đẩy cơ học ban đầu và kéo dài tuổi thọ vận hành cho hệ thống chấp hành trong các dây chuyền tự động hóa nặng.

2. Thông số kỹ thuật

Để đảm bảo chọn đúng mã phụ tùng phù hợp với kích thước cơ cấu chấp hành, thông số kỹ thuật chi tiết của bộ phớt SMC CA2-100Z-PS bao gồm:

• • Thương hiệu: SMC (Nhật Bản)
  • Mã sản phẩm: SMC CA2-100Z-PS
  • Loại sản phẩm: Bộ gioăng phớt sửa chữa/bảo dưỡng xi lanh khí nén (Actuator Seal Kit / Repair Kit)
  • Dòng xi lanh tương thích: SMC CA2 Series / CA2-Z Series (Loại tác động kép, thanh đơn)
  • Đường kính lòng xi lanh áp dụng (Bore size): ø100 mm
  • Các chi tiết cấu thành trong bộ kit:
    • • 01 Phớt chặn ty piston (Rod seal – Chất liệu cao su NBR)
      • 01 Phớt piston chính (Piston seal – Chất liệu cao su NBR)
      • 02 Phớt giảm chấn khí nén (Cushion seal – Chất liệu nhựa Urethane chịu lực)
      • 02 Gioăng làm kín ống xi lanh (Cylinder tube gasket – Chất liệu cao su NBR)
      • 01 Gói mỡ bôi trơn chuyên dụng SMC (Grease pack GR-S-010 hoặc GR-S-020)

  • Lưu chất vận hành của xi lanh: Khí nén sạch (Air)
  • Áp suất hoạt động tối đa của hệ thống phớt: 1.0 MPa (Tương đương 10 bar / 145 psi)
  • Nhiệt độ môi trường và lưu chất chịu đựng: -10 đến 70 °C (Khí không đóng băng)
  • Trọng lượng toàn bộ gói sản phẩm: Khoảng 0.045 Kg (45 gram)

3. Nguyên lý làm việc

Bộ gioăng phớt SMC CA2-100Z-PS vận hành dựa trên nguyên lý duy trì áp suất khép kín và tạo màng ngăn cách cô lập giữa các buồng khí nén bên trong lòng xi lanh ø100mm. Phớt piston chính đảm nhận nhiệm vụ ôm khít lòng ống nhôm, ngăn không cho khí nén áp lực cao từ buồng tiến rò rỉ sang buồng lùi, đảm bảo tối ưu hóa lực đẩy lý thuyết.

Phớt ty piston (Rod seal) chịu trách nhiệm làm kín động học tại vị trí thanh truyền thò ra thụt vào, gạt sạch bụi bẩn bên ngoài và giữ áp suất không thoát ra môi trường. Trong khi đó, hai phớt giảm chấn Urethane (Cushion seal) phối hợp cùng gioăng bệ để nhốt một lượng khí nhỏ ở cuối hành trình, tạo nên hiệu ứng lò xo khí nén giúp giảm chấn và triệt tiêu lực va đập cơ học. Gói mỡ đi kèm trong bộ SMC CA2-100Z-PS tạo màng bôi trơn siêu mịn, giảm ma sát trượt và bảo vệ bề mặt cao su không bị rách xước khi xi lanh di chuyển ở vận tốc cao.

4. Hướng dẫn sử dụng

Quy trình tháo lắp và thay thế bộ gioăng phớt SMC CA2-100Z-PS cần được thực hiện cẩn thận theo các bước kỹ thuật sau:

• • Bước 1: Ngắt hoàn toàn nguồn cấp khí nén, xả hết áp suất dư bên trong xi lanh ø100mm và tháo thiết bị ra khỏi khung máy.
  • Bước 2: Nới lỏng 4 đai ốc gu-rông (tie-rod) ở mặt đuôi để tách rời phần nắp đầu (rod cover), nắp đuôi (head cover) và ống nhôm xi lanh.
  • Bước 3: Rút cụm piston và thanh ty ra ngoài, tháo bỏ toàn bộ các vòng phớt cũ đã bị chai cứng hoặc rách xước ra khỏi rãnh chứa.
  • Bước 4: Vệ sinh sạch sẽ lòng ống, các rãnh phớt trên piston và nắp bằng dung dịch làm sạch chuyên dụng (Tuyệt đối không dùng cồn hoặc hóa chất mạnh làm hỏng bề mặt kim loại).
  • Bước 5: Thoa đều một lớp mỡ bôi trơn từ gói mỡ đi kèm của SMC CA2-100Z-PS vào các rãnh phớt, sau đó lắp các gioăng phớt mới vào đúng vị trí và đúng chiều biên dạng làm kín
  • Bước 6: Đưa cụm piston trở lại lòng ống nhôm, lắp ráp lại vỏ xi lanh và siết đều lực 4 thanh gu-rông theo đường chéo. Cấp khí thử nghiệm để kiểm tra độ kín khít trước khi đưa vào vận hành lại.

5. Ưu điểm nổi bật

Bộ phụ tùng phục hồi SMC CA2-100Z-PS mang lại hiệu quả kinh tế và kỹ thuật vượt trội cho các nhà máy sản xuất:

• • Tiết kiệm tới 85% chi phí vật tư so với việc phải đặt mua mới một cụm xi lanh tiêu chuẩn chuẩn ø100mm của hãng SMC.
  • Chất liệu cao su NBR và nhựa Urethane cao cấp cho khả năng chống mài mòn, đàn hồi cực tốt và chịu được tần suất chuyển động liên tục hàng triệu chu kỳ.
  • Tích hợp đầy đủ đồng bộ các chi tiết làm kín từ gioăng tĩnh đến phớt động và gói mỡ chuyên dụng, giúp kỹ sư bảo trì dễ dàng thao tác mà không cần tìm kiếm linh kiện rời.
  • Phớt giảm chấn Urethane thế hệ mới có tuổi thọ cao gấp 5 lần so với các dòng phớt cao su thông thường, chịu được xung lực va đập cực lớn ở cuối hành trình.
  • Độ chính xác kích thước hình học tuyệt đối theo tiêu chuẩn chế tạo cơ khí Nhật Bản, đảm bảo lắp khít hoàn hảo, không có sai số gây bó kẹt piston.
  • Giúp khôi phục hoàn toàn hiệu suất làm việc ban đầu của xi lanh, triệt tiêu tiếng rít do rò rỉ khí và giảm thiểu hao phí điện năng của máy nén khí tổng

6. Ứng dụng thực tế

Bộ gioăng phớt chuyên dụng SMC CA2-100Z-PS được ứng dụng rộng rãi trong công tác bảo trì định kỳ tại các phân xưởng:

• • Bảo dưỡng và phục hồi hệ thống xi lanh khí nén ø100mm chịu tải trọng lớn trong dây chuyền sản xuất xi măng, gạch men, thép cuộn.
  • Thay thế phớt định kỳ cho các xi lanh gá kẹp, dập phôi công suất cao của các nhà máy sản xuất ô tô, xe máy và cơ khí chế tạo nặng.
  • Phục hồi chức năng các cơ cấu đẩy hàng nặng, cơ cấu nâng hạ bậc băng tải tại các kho bãi logistics, cảng biển và trung tâm phân loại.
  • Ứng dụng bảo trì hệ thống xi lanh hành trình dài trong nhà máy chế biến gỗ, ép gỗ công nghiệp và các thiết bị gá kẹp ngành đóng tàu.
  • Sử dụng trong các trạm trộn bê tông tự động, hệ thống đóng mở cửa xả liệu cỡ lớn vận hành bằng áp lực khí nén ngoài trời.

7. Câu hỏi thường gặp

❓ Hỏi: Bộ phớt SMC CA2-100Z-PS có thể sử dụng cho xi lanh đường kính phi 80mm hay phi 125mm được không?
💡 Trả: Không, mã sản phẩm này được thiết kế với kích thước hình học chính xác chỉ dành riêng cho dòng xi lanh có đường kính lòng piston chuẩn ø100mm.

❓ Hỏi: Tại sao trong bộ sản phẩm SMC CA2-100Z-PS lại đi kèm sẵn một gói mỡ nhỏ?
💡 Trả: Gói mỡ này là mỡ bôi trơn chuyên dụng chịu áp của SMC, việc thoa mỡ khi thay phớt mới là bắt buộc để giảm ma sát ban đầu, ngăn rách phớt và đảm bảo độ kín tối đa khi piston bắt đầu chạy.

❓ Hỏi: Tôi có cần bảo quản đặc biệt gì đối với bộ gioăng phớt này nếu chưa mang ra sử dụng ngay không?
💡 Trả: Có, bạn nên giữ nguyên bộ phớt bên trong túi nilon kín của nhà sản xuất, bảo quản nơi khô ráo, tránh ánh nắng trực tiếp và nhiệt độ cao, đồng thời nên sử dụng trong vòng 1 năm kể từ khi mua.
