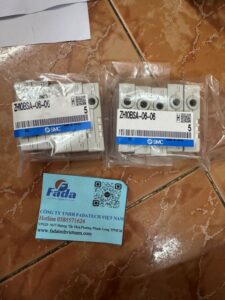

Bộ tạo chân không SMC ZH10BSA-06-06

Description

Bộ tạo chân không SMC ZH10BSA-06-06 – Thiết bị ejector hiệu suất cao, thiết kế tối ưu

1. Giới thiệu

Bộ tạo chân không (Vacuum Ejector) SMC ZH10BSA-06-06 thuộc dòng series ZH, một giải pháp tiên tiến được SMC thiết kế nhằm tối ưu hóa không gian và hiệu suất trong các hệ thống tự động hóa. Sản phẩm sở hữu thiết kế dạng Body Ported với bộ giảm âm tích hợp, mang lại kích thước cực kỳ nhỏ gọn và trọng lượng nhẹ. Với khả năng vận hành bền bỉ, SMC ZH10BSA-06-06 là lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ chính xác cao, giúp hệ thống của bạn hoạt động mượt mà và hiệu quả hơn so với các thiết bị thông thường.

2. Thông số kỹ thuật

Dưới đây là các thông số chi tiết của sản phẩm SMC ZH10BSA-06-06:

• Model: SMC ZH10BSA-06-06

• Loại: Vacuum Ejector (Body Ported Type)

• Đường kính vòi phun (Nozzle Diameter): 1.0 mm

• Áp suất chân không đạt được: -89 kPa

• Cổng cấp khí (SUP. Port): Φ6mm (One-touch fitting)

• Cổng chân không (VAC. Port): Φ6mm (One-touch fitting)

• Đặc trưng: Tích hợp sẵn bộ giảm âm (Built-in Silencer)

3. Nguyên lý làm việc

SMC ZH10BSA-06-06 hoạt động dựa trên nguyên lý Venturi. Khi khí nén được cấp vào cổng SUP, nó đi qua vòi phun có đường kính 1.0 mm với tốc độ cao, tạo ra vùng áp suất âm tại cổng VAC. Nhờ đó, sản phẩm tạo ra lực hút chân không mạnh mẽ để thực hiện các thao tác gắp linh kiện. Bộ giảm âm tích hợp bên trong giúp kiểm soát tiếng ồn hiệu quả, đồng thời giữ cho thiết kế tổng thể của SMC ZH10BSA-06-06 gọn nhẹ, tiết kiệm không gian lắp đặt đáng kể cho máy móc.

4. Hướng dẫn sử dụng

Để lắp đặt và vận hành SMC ZH10BSA-06-06 một cách chính xác nhất:

• Bước 1: Lựa chọn vị trí lắp đặt khô ráo, sử dụng các loại giá đỡ tiêu chuẩn (Standard bracket hoặc L-bracket) phù hợp với sản phẩm.

• Bước 2: Kết nối ống dẫn khí Φ6mm vào các cổng SUP và VAC bằng khớp nối nhanh (One-touch fitting).

• Bước 3: Kiểm tra các khớp nối trên sản phẩm để đảm bảo không có rò rỉ khí.

• Bước 4: Cấp khí nén và theo dõi áp suất chân không qua đồng hồ đo để tinh chỉnh SMC ZH10BSA-06-06 phù hợp với yêu cầu tải.

5. Ưu điểm nổi bật

SMC ZH10BSA-06-06 vượt trội nhờ những cải tiến kỹ thuật hiện đại:

• Siêu nhỏ gọn: Giảm tới 11% chiều dài và 25% chiều cao so với các dòng cũ.

• Trọng lượng tối ưu: Nhẹ hơn tới 74%, giúp giảm tải trọng cho tay máy.

• Linh hoạt lắp đặt: thiết bị hỗ trợ 4 kiểu lắp bao gồm trực tiếp, giá đỡ, L-bracket và DIN rail.

• Hiệu suất cao: Độ chân không đạt tới -89 kPa, đáp ứng hầu hết các tác vụ công nghiệp phổ biến.

6. Ứng dụng thực tế

SMC ZH10BSA-06-06 được ứng dụng rộng rãi trong:

• Hệ thống gắp – thả linh kiện điện tử (Pick and Place).

• Công nghiệp đóng gói sản phẩm tự động.

• Các máy lắp ráp tự động đòi hỏi thiết bị chân không nhỏ gọn, tốc độ cao.

7. Câu hỏi thường gặp

? Bộ tạo chân không SMC ZH10BSA-06-06 có cần bảo trì thường xuyên không?

• Với sản phẩm này, bạn nên kiểm tra bộ giảm âm và các khớp nối định kỳ để đảm bảo sản phẩm luôn duy trì lực hút tốt nhất.

? Tôi có thể lắp sản phẩm này lên thanh DIN được không?

• Có, sản phẩm hỗ trợ tùy chọn lắp DIN rail mounting, giúp việc tích hợp SMC ZH10BSA-06-06 vào tủ điện hoặc khung máy rất dễ dàng.

---
