Cảm biến áp suất kỹ thuật số SMC ISE20-N-01-LB – 3 màn hình hiển thị trực quan, kiểm soát áp suất vượt trội

1. Giới thiệu

Sản phẩm SMC ISE20-N-01-LB là dòng công tắc áp suất kỹ thuật số (Digital Pressure Switch) thế hệ mới được trang bị tới 3 màn hình hiển thị sắc nét cùng dải đo áp suất dương vô cùng chính xác. Thiết bị cao cấp SMC ISE20-N-01-LB giúp người vận hành kiểm soát tuyệt đối trạng thái áp suất khí nén trong hệ thống nhờ khả năng hiển thị đồng thời giá trị đo thực tế và các ngưỡng cài đặt, loại bỏ hoàn toàn các thao tác chuyển đổi menu phức tạp.

2. Thông số kỹ thuật

• • Thương hiệu: SMC (Nhật Bản)
  • Mã sản phẩm: SMC ISE20-N-01-LB
  • Loại áp suất: Áp suất dương (Positive pressure)
  • Dải áp suất định mức: -0.1 đến 1.0 MPa
  • Dải áp suất cài đặt: -0.105 đến 1.050 MPa
  • Áp suất phá hủy (Proof pressure): 1.5 MPa
  • Lưu chất sử dụng: Không khí, khí không ăn mòn, khí không cháy
  • Điện áp nguồn cấp: 12 đến 24 VDC (Sai số ±10%)
  • Dòng điện tiêu thụ: Tối đa 25 mA (Siêu tiết kiệm điện)
  • Tín hiệu ngõ ra switch: 1 ngõ ra NPN mở (Mã N)

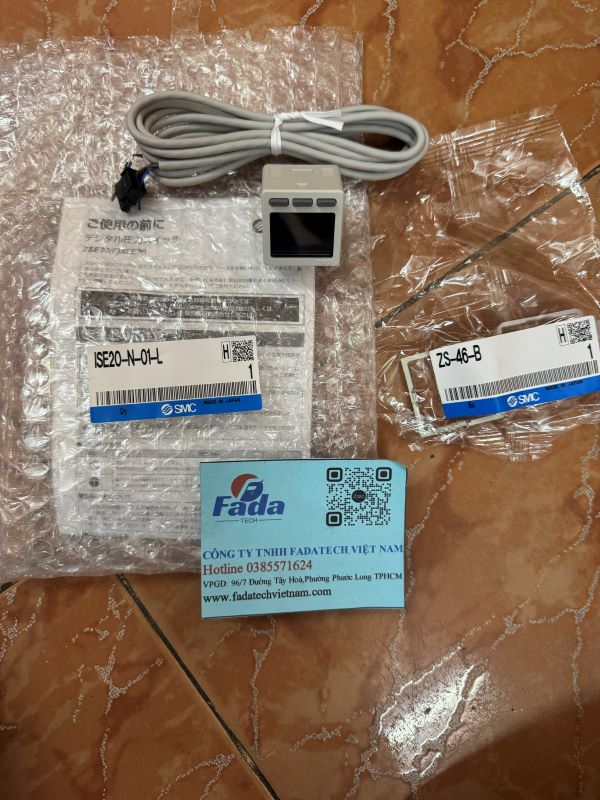

  • Phụ kiện đi kèm: Dây cáp kết nối có đầu bấm sẵn (Mã L) và gá kẹp gắn tường (Mã B)
  • Kích thước cổng ren kết nối: R1/8 (Mã 01) tích hợp lỗ ren phụ M5 phía trong
  • Tiêu chuẩn bảo vệ: IP40
  • Nhiệt độ vận hành lý tưởng: -5 °C đến 50 °C (Không đóng băng)

3. Nguyên lý làm việc

Thiết bị cảm biến SMC ISE20-N-01-LB vận hành dựa trên đầu dò silicon cảm biến áp lực tích hợp ở cổng kết nối cơ khí. Khi dòng khí nén đi vào cổng ren R1/8, áp lực của khí tác động trực tiếp lên màng cảm biến làm thay đổi các giá trị điện trở bên trong. Bộ vi xử lý trung tâm của SMC ISE20-N-01-LB sẽ ngay lập tức thu nhận tín hiệu này, mã hóa dữ liệu rồi hiển thị trực quan lên màn hình LED chính. Đồng thời, mạch điều khiển của SMC ISE20-N-01-LB sẽ liên tục so sánh áp suất thực tế với các ngưỡng thiết lập sẵn (Set point) để tự động kích hoạt đóng hoặc ngắt ngõ ra bán dẫn NPN, truyền tín hiệu điều khiển chính xác về PLC hoặc các thiết bị chấp hành ngoại vi.

4. Hướng dẫn

• Hướng dẫn lắp đặt: Sử dụng gá kẹp chữ L đi kèm trong bộ sản phẩm SMC ISE20-N-01-LB để cố định cảm biến lên vị trí mong muốn một cách chắc chắn. Khi kết nối đường ống khí nén vào cổng ren R1/8, bạn cần quấn thêm băng tan (cao su non) và siết chặt bằng cờ lê chuyên dụng với lực siết tiêu chuẩn từ 3 đến 5 Nm nhằm phòng ngừa rò rỉ khí và bảo vệ phần vỏ nhựa không bị nứt vỡ.

• • Hướng dẫn cài đặt và vận hành: Thực hiện cài đặt nhanh chóng các ngưỡng áp suất thông qua 3 bước (3-Step Setting) tiện lợi bằng hệ thống nút bấm ở mặt trước. Hãy lưu ý duy trì nguồn điện cấp ổn định trong dải 12-24VDC, định kỳ lau chùi bề mặt hiển thị của SMC ISE20-N-01-LB bằng khăn khô sạch và tránh để nước hoặc dầu trực tiếp bắn vào thân cảm biến trong suốt quá trình hoạt động.

5. Ưu điểm

• • Thiết kế đột phá 3 màn hình: Giám sát cùng lúc giá trị thực tế (đỏ/xanh) và hai thông số cài đặt phụ (màu cam), tối ưu hóa quy trình kiểm tra dữ liệu.
  • Tiết kiệm điện năng vượt trội: Giảm lượng dòng tiêu thụ xuống chỉ còn 25mA, giúp hạ nhiệt hệ thống và tiết kiệm chi phí vận hành lâu dài.
  • Tốc độ phản hồi cực nhanh: Thời gian đáp ứng ngõ ra switch siêu tốc chỉ dưới 1.5 ms, ngăn chặn kịp thời các sự cố sụt áp hay quá áp đột ngột.
  • Trọn bộ phụ kiện đồng bộ: Tích hợp đầy đủ cả dây cáp kết nối lẫn giá đỡ tiện lợi giúp kỹ sư lắp đặt nhanh chóng mà không tốn thêm chi phí mua ngoài.

6. Ứng dụng

Nhờ sở hữu độ chính xác và độ bền vượt trội, cảm biến áp suất kỹ thuật số SMC ISE20-N-01-LB được ứng dụng vô cùng rộng rãi để giám sát áp suất nguồn khí tổng, kiểm tra lực kẹp của xylanh, phát hiện lỗi rò rỉ khí trên đường ống, hoặc tích hợp trực tiếp vào các dây chuyền tự động hóa lắp ráp linh kiện điện tử, nhà máy sản xuất ô tô, công nghệ đóng gói thực phẩm và các trạm nguồn khí nén công nghiệp.

7. Câu hỏi thường gặp

(?) Ngõ ra NPN trên cảm biến này cần đấu nối vào loại module PLC nào?
(:) Ngõ ra NPN khi kích hoạt sẽ kéo chân tín hiệu xuống mức 0V (Cực âm), vì vậy bạn cần đấu nối thiết bị vào các module input loại Sink (Common dương) trên PLC.

(?) Ký hiệu chữ “-LB” ở cuối mã sản phẩm có ý nghĩa gì?
(:) Ký hiệu này đại diện cho bộ phụ kiện đi kèm sẵn theo máy từ nhà sản xuất, bao gồm dây cáp kết nối có đầu cắm (L – Lead wire) và gá đỡ tiêu chuẩn (B – Bracket).

---
