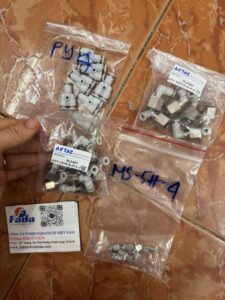

Đầu Nối Mini Inox SMC MS-5H-4

1. Giới thiệu tổng quan về SMC MS-5H-4

Thiết bị SMC MS-5H-4 là dòng đầu nối nhanh khí nén dạng đuôi chuột siêu nhỏ gọn (Hose Nipple Miniature Fitting). Khớp nối thẳng này được chế tạo bởi thương hiệu khí nén uy tín toàn cầu SMC Nhật Bản. Phụ kiện chuyên dùng để liên kết các đường ống mềm trong không gian máy móc hẹp.

Mã linh kiện SMC MS-5H-4 nổi bật với vật liệu inox 316 cao cấp toàn thân. Kết cấu gồm đầu đuôi chuột gài ống phi 4mm và đầu ren kết nối M5 hệ mét. Thiết bị hỗ trợ kết nối đường dẫn khí an toàn tại các môi trường có tính ăn mòn cao.

2. Thông số kỹ thuật chi tiết của SMC MS-5H-4

Sản phẩm sở hữu độ gia công cơ khí chính xác cao, đạt đầy đủ các tiêu chuẩn công nghiệp:

• • Kiểu dáng thiết kế: Đầu nối thẳng dạng đuôi chuột gài ống (Hose Nipple).
  • Kích thước ống tích hợp: Phù hợp với ống nhựa mềm đường kính ngoài 4mm (đường kính trong 2.5mm).
  • Kích cỡ cổng ren ngoài: Kết nối hệ Mét tiêu chuẩn M5 x 0.8.
  • Vật liệu cấu tạo chính: Thép không gỉ cao cấp Inox 316 (SUS316).
  • Dải áp suất vận hành: Hoạt động ổn định từ áp suất chân không đến tối đa 1.0 MPa.
  • Biên độ nhiệt môi chất: Vận hành tốt trong khoảng nhiệt độ từ -5°C cho đến 60°C.
  • Môi chất truyền dẫn: Sử dụng an toàn cho cả nguồn khí nén sạch lẫn nguồn nước sạch.
  • Kích thước lục giác (Width across flats): Cạnh lục giác 7mm giúp siết vặn dễ dàng.

3. Nguyên lý hoạt động của cơ cấu SMC MS-5H-4

Linh kiện vận hành hoàn toàn dựa trên cơ chế gài cơ học đuôi chuột kết hợp đai siết:

• • Chu trình giữ ống: Khi luồn ống dẫn khí 4mm qua phần đuôi chuột (Barb), các gờ kim loại nổi sẽ bám chặt vào lòng trong của ống. Áp lực khí nén đi qua lòng khớp nối thẳng luân chuyển liên tục mà không bị sụt áp.
  • Cơ chế chống rò rỉ khí: Gioăng đệm lót chuyên dụng (Gasket) ở chân ren M5 bóp chặt khi siết. Yếu tố này giúp hệ thống đạt độ kín khít tuyệt đối, ngăn hiện tượng xì hở khí ra ngoài.

4. Hướng dẫn lắp đặt và bảo dưỡng thiết bị

Quy trình thi công hệ thống đường dẫn yêu cầu kỹ sư thực hiện đúng trình tự kỹ thuật:

• • Siết cố định ren: Vặn phần ren M5 của SMC MS-5H-4 vào cổng thiết bị bằng cờ lê lực cỡ 7mm.
  • Chuẩn bị đầu dẫn: Cắt phẳng góc 90 độ đầu ống khí phi 4mm để tăng diện tích tiếp xúc.
  • Kết nối đường ống: Đẩy mạnh lòng ống mềm vào sâu hết phần gờ đuôi chuột của đầu nối.
  • Cố định đường dây: Sử dụng thêm đai siết hoặc kẹp giữ ống nếu hệ thống chạy áp suất cao.
  • Tháo rời đường dẫn: Nới lỏng đai siết, giữ chặt đầu nối rồi rút mạnh ống khí ra ngoài.

5. Ưu điểm nổi bật của dòng SMC MS-5H-4

Mẫu khớp nối mini inox này mang lại hiệu quả vận hành vượt trội cho nhà máy:

• • Cấu trúc siêu nhỏ gọn giúp tối ưu không gian đi dây tại các cụm mạch cơ khí chật hẹp.
  • Vật liệu inox 316 mang đến khả năng kháng axit, kháng hóa chất và chống rỉ sét tuyệt hảo.
  • Phần đuôi chuột gia công gờ mịn giúp luống ống dễ dàng mà không làm rách lòng ống.
  • Thiết kế mối nối ren chịu được mô-men xoắn siết thấp giúp thao tác lắp ráp rất nhẹ nhàng.

6. Ứng dụng thực tế trong sản xuất tự động hóa

Nhờ độ bền vật liệu cao, linh kiện SMC MS-5H-4 xuất hiện tại nhiều phân xưởng đặc thù:

• • Lắp đặt đường dẫn khí nén cho các dòng xy lanh mini, van khí cỡ nhỏ trong tủ điện.
  • Ứng dụng trong các thiết bị phân tích, đo lường phòng thí nghiệm ngành y tế, sinh học.
  • Tích hợp điều khiển mạch khí nén cho máy móc sản xuất, đóng gói thực phẩm và đồ uống.
  • Sử dụng phổ biến trong môi trường ăn mòn mạnh như ngành hóa chất, xử lý nước thải.

7. Câu hỏi thường gặp về sản phẩm SMC MS-5H-4

• Sản phẩm này tương thích tốt nhất với những loại chất liệu ống dẫn nào?
  Khớp nối thẳng hoạt động hoàn hảo với các dòng ống nhựa Polyurethane (PU), Nylon và ống Nylon mềm.
• Sự khác biệt giữa dòng đầu nối M và dòng đầu nối MS của SMC là gì?
  Dòng M sử dụng chất liệu đồng thau truyền thống. Trong khi đó, dòng mã SMC MS-5H-4 sử dụng Inox 316 (SUS316) chuyên dùng chống ăn mòn.
• Có cần phải quấn thêm băng tan cao su non vào đầu ren M5 hay không?
  Không cần. Đầu ren đã được trang bị sẵn vòng đệm lót làm kín cao cấp (Gasket) đi kèm
