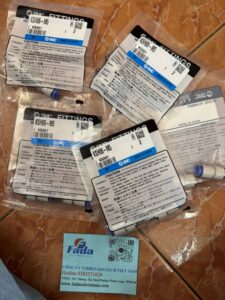

ĐẦU NỐI NHANH KHÍ NÉN SMC KSH06-M5 – GIẢI PHÁP KẾT NỐI XOAY 360 ĐỘ LINH HOẠT

1. Giới thiệu sản phẩm

Đầu nối nhanh khí nén SMC KSH06-M5 (cút nối góc xoay nhanh) là dòng linh kiện đầu nối một chạm cao cấp thuộc sê-ri KSH chuyên dụng cho các cơ cấu chuyển động liên tục của thương hiệu SMC Nhật Bản. Thiết bị cơ khí chính xác này đóng vai trò kết nối đường ống dẫn khí mềm với các cổng cấp xả của xy lanh hoặc van điện từ trong hệ thống.

Khác biệt hoàn toàn so với các dòng cút nối cố định thông thường, Đầu nối nhanh khí nén SMC KSH06-M5 sở hữu cấu trúc ổ bi tuần hoàn chịu lực bên trong, cho phép phần thân khớp nối xoay tự do 360 độ ngay cả khi đang chịu áp suất khí nén cao. Khi hệ thống của bạn tích hợp Đầu nối nhanh khí nén SMC KSH06-M5, tình trạng xoắn gãy ống dẫn do chuyển động của các cơ cấu chấp hành sẽ bị triệt tiêu hoàn toàn, giúp dòng khí lưu thông ổn định và kéo dài tuổi thọ cho hệ thống đường ống.

2. Thông số kỹ thuật

Sản phẩm Đầu nối nhanh khí nén SMC KSH06-M5 chính hãng sở hữu bảng thông số kỹ thuật chế tạo tiêu chuẩn công nghiệp cực kỳ chi tiết:

• • Thương hiệu sản xuất: SMC (Nhật Bản)
  • Mã số sản phẩm đầy đủ: KSH06-M5
  • Sê-ri dòng sản phẩm: KSH Series (High Speed Rotary One-touch Fittings – Dòng cút nối nhanh xoay tốc độ cao)
  • Đường kính ngoài ống dẫn tương thích (Tube O.D.): 6 mm (Ký hiệu mã 06)
  • Kích thước ren kết nối hệ mét: M5 x 0.8 tiêu chuẩn (Ký hiệu mã M5)
  • Lưu chất vận hành phù hợp: Khí nén sạch hoặc nước (Water)
  • Dải áp suất hoạt động an toàn: Từ -100 kPa đến 1.0 MPa (Tương đương dải chân không đến 145 PSI)
  • Tốc độ xoay cho phép lớn nhất (Max. Rotation Speed): Lên đến 1500 vòng/phút (rpm)
  • Nhiệt độ môi trường và lưu chất: Từ -5°C đến 60°C đối với khí nén (Không đóng băng)
  • Chất liệu cấu tạo phần ren: Đồng thau mạ niken chất lượng cao chống rỉ sét hiệu quả
  • Cơ chế làm kín phần ren: Tích hợp sẵn gioăng đệm cao su làm kín (Gasket)

3. Nguyên lý làm việc

Linh kiện Đầu nối nhanh khí nén SMC KSH06-M5 vận hành dựa trên sự phối hợp nhịp nhàng giữa cơ cấu khóa một chạm (One-touch) và hệ thống ổ bi xoay trục khép kín. Khi ống khí phi 6 được đẩy vào đầu nối, ngàm kẹp bằng thép không gỉ bên trong sẽ bám chặt vào vỏ ống, giữ cố định ống mà không cần vặn ốc hay dùng dụng cụ hỗ trợ.

Đồng thời, dòng khí nén đi xuyên qua lòng cút nối sẽ được cách ly rò rỉ nhờ cụm phốt chặn cao su kỹ thuật cao. Điểm độc đáo của Đầu nối nhanh khí nén SMC KSH06-M5 là khi bộ phận máy hoặc xy lanh chuyển động kéo theo ống khí quay, hệ thống ổ bi nội bộ sẽ tự động xoay chuyển theo phương ngang với tốc độ cao, giải phóng hoàn toàn lực xoắn cơ học tác động lên thành ống dẫn khí trong khi áp suất lưu chất bên trong vẫn được giữ kín tuyệt đối.

4. Hướng dẫn sử dụng và lắp đặt

Quy trình lắp đặt ống dẫn và đưa Đầu nối nhanh khí nén SMC KSH06-M5 vào vận hành yêu cầu thực hiện theo các bước kỹ thuật sau:

• • Bước 1: Vặn phần ren M5 của đầu nối vào cổng khí của thiết bị bằng tay, sau đó dùng cờ-lê siết nhẹ vừa đủ lực để gioăng đệm cao su ép phẳng làm kín cổng ren.
  • Bước 2: Dùng dao cắt chuyên dụng cắt vuông góc 90 độ đầu ống khí mềm phi 6, lau sạch bụi bẩn hoặc vết trầy xước ở đoạn đầu ống trước khi cắm.
  • Bước 3: Đẩy thẳng và dứt khoát đầu ống khí vào sâu bên trong ngàm kẹp của Đầu nối nhanh khí nén SMC KSH06-M5 cho đến khi ống chạm kịch đáy chặn.
  • Bước 4: Kiểm tra độ chắc chắn bằng cách kéo nhẹ ống khí ra ngoài; khi muốn tháo ống, chỉ cần dùng ngón tay ấn đều vào vòng tháo màu xanh (Release button) rồi rút ống ra.

5. Ưu điểm vượt trội của sản phẩm

Sự tin tưởng tuyệt đối của giới kỹ sư chế tạo máy dành cho mã sản phẩm Đầu nối nhanh khí nén SMC KSH06-M5 bắt nguồn từ những thế mạnh công nghệ độc quyền:

• • Khả năng xoay tự do tốc độ cao lên đến 1500 vòng/phút dưới áp suất lớn, bảo vệ đường ống khí không bị vặn xoắn, thắt nút hay bục rách khi máy chạy liên tục.
  • Thiết kế ngàm khóa một chạm thông minh và tinh gọn giúp tối giản hóa quy trình kết nối, tiết kiệm đáng kể thời gian và công sức gá lắp cho kỹ thuật viên.
  • Độ bền cơ học vô song nhờ phần thân ren làm bằng đồng thau mạ niken kết hợp với các gioăng phốt chống mài mòn, cho tuổi thọ hoạt động bền bỉ qua hàng triệu chu kỳ chuyển động.
  • Khả năng ứng dụng đa năng khi có thể sử dụng tốt cho cả môi trường khí nén áp lực cao, hệ thống hút chân không lẫn hệ thống dẫn nước làm mát thiết bị.
  • Kích thước đầu ren M5 siêu nhỏ gọn bám sát vào vỏ máy, rất phù hợp để bố trí trong các không gian ma trận đường ống dày đặc của các cụm van hay xy lanh nhỏ.

6. Ứng dụng thực tế

Sở hữu cơ chế quay 360 độ linh hoạt cùng kích thước nhỏ gọn, Đầu nối nhanh khí nén SMC KSH06-M5 là linh kiện lý tưởng cho các cụm cơ cấu dịch chuyển liên tục:

• • Trên các cụm bàn xoay tự động (Rotary index table): Kết nối đường khí dẫn lên mặt bàn quay để cấp nguồn cho các đồ gá kẹp phôi chuyển động liên tục.
  • Các khớp nối cánh tay robot: Đi dây dẫn khí dọc theo các trục khớp động của robot gắp linh kiện, đảm bảo ống khí co giãn mượt mà không bị vướng gãy.
  • Kết nối cho xy lanh quay (Rotary cylinder): Lắp trực tiếp tại các cổng khí của xy lanh xoay góc, giúp ống khí đứng yên trong khi thân xy lanh thực hiện chu kỳ quay.
  • Trong ngành sản xuất bao bì và in ấn: Ứng dụng trên các cuộn trục rulo quay tốc độ cao để dẫn khí nén điều khiển hệ thống căng màng màng co, nhãn mác.

7. Câu hỏi thường gặp (FAQ)

❓ Hỏi: Thiết bị Đầu nối nhanh khí nén SMC KSH06-M5 này có thể sử dụng cho các dòng ống dẫn khí chất liệu nào là tốt nhất?
➔ Trả lời: Đầu nối hoạt động phù hợp và tối ưu nhất với các dòng ống khí bằng nhựa Polyurethane (PU), Nylon hoặc Polyethylene (PE) chính hãng có đường kính ngoài đúng 6mm.

❓ Hỏi: Khi lắp đặt phần ren M5 của Đầu nối nhanh khí nén SMC KSH06-M5 này thì có cần phải quấn thêm băng tan cao su non hay không?
➔ Trả lời: Hoàn toàn không cần, vì sản phẩm đã được nhà máy tích hợp sẵn một vòng gioăng đệm cao su làm kín ở chân ren, chỉ cần siết chặt vừa đủ lực là đảm bảo kín khí.

❓ Hỏi: Sự khác biệt lớn nhất giữa sê-ri cút xoay KSH và dòng cút nối nhanh sê-ri KQ2 tiêu chuẩn của SMC là gì?
➔ Trả lời: Dòng KQ2 tiêu chuẩn chỉ có thể xoay định hướng lúc lắp đặt ban đầu khi chưa có áp suất; còn dòng KSH có thể tự động xoay liên tục tốc độ cao ngay cả khi hệ thống đang chạy đầy tải khí nén.

---
