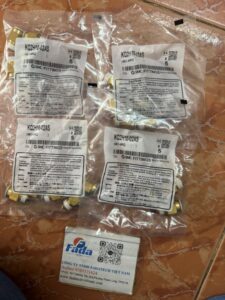

SMC KQ2H10-02AS | Đầu Nối Nhanh Dạng Thẳng Ren Ngoài Cao Cấp

1. Giới thiệu sản phẩm

SMC KQ2H10-02AS là dòng linh kiện đầu nối nhanh (Fitting) dạng thẳng thuộc series KQ2 mới nhất của thương hiệu SMC Nhật Bản. Sản phẩm được thiết kế để kết nối giữa cổng ren của thiết bị và đường ống dẫn khí nén một cách chắc chắn và thẩm mỹ.

Với cấu trúc tối ưu, đầu nối này giúp giảm lực cản dòng khí, đảm bảo lưu lượng luôn ổn định cho hệ thống. Thân sản phẩm được chế tác từ vật liệu nhựa PBT và đồng mạ niken, mang lại khả năng chịu lực và chống ăn mòn tuyệt vời. Sử dụng SMC KQ2H10-02AS là giải pháp chuyên nghiệp để nâng cao độ tin cậy cho các mạch điều khiển khí nén.

2. Thông số kỹ thuật chi tiết

Dưới đây là các thông số kỹ thuật tiêu chuẩn của mã sản phẩm SMC KQ2H10-02AS:

• Đường kính ống kết nối: Phi 10mm.
• Kích thước ren ngoài: R 1/4 (Ren 13mm).
• Áp suất hoạt động tối đa: 1.0 MPa (10 bar).
• Môi trường sử dụng: Khí nén và Nước.
• Nhiệt độ môi trường: Khí (-5 đến 60°C), Nước (0 đến 40°C).
• Vật liệu: Thân đồng mạ niken và nhựa kỹ thuật cao cấp.
• Tích hợp đặc biệt: Có sẵn lớp keo sealant làm kín trên ren.

3. Nguyên lý hoạt động

SMC KQ2H10-02AS hoạt động dựa trên cơ chế khóa One-touch (một chạm) cực kỳ tiện lợi và thông minh. Khi bạn đẩy ống khí phi 10mm vào, các răng kẹp bằng thép không gỉ bên trong đầu nối sẽ tự động bám chặt và cố định ống. Phần ren R1/4 của SMC KQ2H10-02AS khi vặn vào thiết bị sẽ tự động làm kín mối nối nhờ lớp keo sealant tích hợp sẵn trên ren, giúp ngăn chặn rò rỉ áp suất.

Luồng khí nén đi qua đầu nối theo hướng thẳng tắp, giảm thiểu sự sụt áp. Khi cần tháo ống, bạn chỉ việc nhấn đều vào vòng đệm giải phóng màu xanh để nhả ngàm kẹp và rút ống ra nhẹ nhàng.

4. Hướng dẫn lắp đặt và sử dụng

Quy trình lắp đặt SMC KQ2H10-02AS đúng kỹ thuật gồm các bước sau:

• Bước 1: Vặn phần ren 1/4 vào cổng thiết bị (như cụm van hoặc bộ lọc) bằng cờ lê 14mm phù hợp.
• Bước 2: Cắt ống khí phi 10mm thật phẳng và vuông góc để mặt tiếp xúc với gioăng bên trong đạt hiệu quả cao nhất.
• Bước 3: Đẩy mạnh ống khí vào đầu nối SMC KQ2H10-02AS cho đến khi cảm thấy ống đã chạm kịch đáy.
• Bước 4: Kiểm tra độ chắc chắn bằng cách kéo nhẹ ống; nếu ống không tuột là hệ thống đã sẵn sàng vận hành.

5. Ưu điểm nổi bật

Tại sao kỹ thuật viên luôn tin dùng mã sản phẩm SMC KQ2H10-02AS cho các dự án lớn?

• Tiết kiệm thời gian thi công nhờ lớp keo làm kín có sẵn trên ren, loại bỏ hoàn toàn bước quấn cao su non.
• Lực nhấn giải phóng ống cực thấp, giúp việc bảo trì và thay thế trong không gian hẹp trở nên dễ dàng hơn.
• Ngàm kẹp chắc chắn, chịu được áp suất cao và các rung động cơ học từ các loại xy lanh khi vận hành.
• Thiết kế chuẩn công nghiệp Nhật Bản, mang lại vẻ ngoài tinh tế và độ bền vượt trội theo năm tháng.

6. Ứng dụng thực tế

Đầu nối nhanh SMC KQ2H10-02AS được ứng dụng phổ biến trong các lĩnh vực:

• Kết nối cấp khí chính cho các dòng xy lanh khí nén có kích thước cổng ren 1/4.
• Lắp đặt trong các tủ điện khí nén, hệ thống van điện từ điều khiển robot tự động.
• Sử dụng trong các dây chuyền sản xuất linh kiện ô tô, điện tử và đóng gói thực phẩm.
• Ứng dụng trong các máy cắt CNC, máy in công nghiệp và các thiết bị y tế dùng khí nén.
• Đảm bảo hiệu suất truyền dẫn khí ổn định và an toàn tối đa cùng SMC KQ2H10-02AS.
