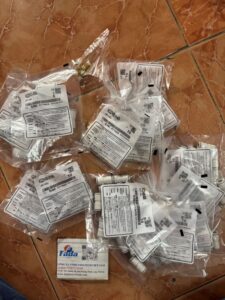

SMC KQ2H06-01NS | Đầu Nối Nhanh Dạng Thẳng Tích Hợp Keo Làm Kín

1. Giới thiệu sản phẩm

SMC KQ2H06-01NS là dòng đầu nối nhanh (Fitting) cao cấp thuộc series KQ2 mới nhất từ tập đoàn SMC. Sản phẩm được thiết kế để kết nối ống khí nén phi 6mm trực tiếp vào các cổng ren R1/8 của thiết bị. Với cấu trúc “One-touch” cải tiến, việc tháo lắp ống trở nên cực kỳ nhẹ nhàng và nhanh chóng. Điểm khác biệt lớn nhất là phần ren được tích hợp sẵn lớp keo sealant đặc biệt giúp làm kín tức thì. Sử dụng SMC KQ2H06-01NS giúp hệ thống khí nén của bạn luôn đạt độ tin cậy tối đa.

2. Thông số kỹ thuật chi tiết

Dưới đây là các thông số kỹ thuật chi tiết của đầu nối SMC KQ2H06-01NS:

• Đường kính ống kết nối: Phi 6mm (6 diameter).
• Kích thước ren kết nối: R 1/8 inch (Male thread).
• Áp suất hoạt động: Từ -100 kPa đến 1.0 MPa (Lên đến 10 bar).
• Môi trường làm việc: Khí nén (Compressed air) và Nước (Liquid water).
• Dải nhiệt độ hoạt động: -5 đến 60°C (Đối với nước là 0 đến 40°C).
• Vật liệu chế tạo: Thân đồng mạ niken (Nickel-plated brass) bền bỉ.
• Tích hợp đặc biệt: Có sẵn lớp keo làm kín Sealant trên ren

3. Nguyên lý hoạt động

SMC KQ2H06-01NS vận hành theo cơ chế nối nhanh một chạm (Push-to-connect) vô cùng thông minh. Khi đẩy ống khí vào đầu nối, các ngàm kẹp bên trong sẽ tự động bám chặt để giữ cố định ống. Phần ren R1/8 của SMC KQ2H06-01NS khi vặn vào thiết bị sẽ được làm kín hoàn toàn nhờ lớp keo sealant có sẵn, ngăn chặn mọi rò rỉ khí. Khi cần ngắt kết nối, bạn chỉ cần nhấn vào vòng giải phóng (release collar) để nhả ngàm kẹp và rút ống ra dễ dàng. Cơ chế này của SMC KQ2H06-01NS cho phép thực hiện thao tác hàng nghìn lần mà không làm hỏng bề mặt ống.

4. Hướng dẫn lắp đặt và sử dụng

Quy trình lắp đặt đầu nối SMC KQ2H06-01NS chuẩn xác nhất gồm:

• Bước 1: Vặn phần ren 1/8 của đầu nối vào thiết bị (van, bộ lọc) bằng cờ lê 12mm.
• Bước 2: Cắt ống khí phi 6mm thật phẳng và vuông góc để đảm bảo độ kín khít tốt nhất.
• Bước 3: Đẩy mạnh ống khí vào đầu nối SMC KQ2H06-01NS cho đến khi ống chạm kịch đáy.
• Bước 4: Kiểm tra bằng cách kéo nhẹ ống; nếu không bị tuột là bạn đã lắp đặt thành công.

5. Ưu điểm nổi bật

Tại sao kỹ thuật viên luôn ưu tiên sử dụng mã sản phẩm SMC KQ2H06-01NS?

• Tiết kiệm đáng kể thời gian lắp đặt nhờ lớp keo sealant có sẵn, không cần quấn băng tan.
• Lực nhấn tháo ống cực thấp (Low disconnection force), giúp thao tác dễ dàng trong không gian hẹp.
• Thân đồng mạ niken giúp chống ăn mòn và chịu được va đập tốt hơn các loại nhựa thông thường.
• Khả năng chịu được cả áp suất dương lẫn môi trường chân không sâu rất ổn định.

6. Ứng dụng thực tế

Đầu nối nhanh SMC KQ2H06-01NS là phụ kiện then chốt trong:

• Kết nối khí nén cho các dòng xy lanh cỡ nhỏ trong máy lắp ráp linh kiện điện tử.
• Dẫn khí cho các cụm van điều hướng và bộ lọc khí trong các tủ điều khiển tự động.
• Sử dụng trong các máy đóng gói thực phẩm và dược phẩm nhờ thiết kế sạch sẽ, thẩm mỹ.
• Ứng dụng trong các hệ thống robot công nghiệp cần đầu nối linh hoạt và bền bỉ.
• Nâng cao hiệu suất và độ chuyên nghiệp cho hệ thống khí nén cùng SMC KQ2H06-01NS.
