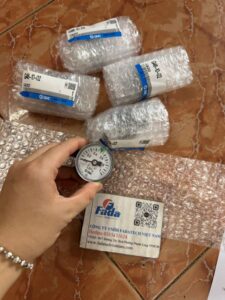

Đồng hồ đo áp suất SMC G46-10-02 – Thiết bị đo áp suất chân sau chính xác cao

1. Giới thiệu sản phẩm

Đồng hồ đo áp suất SMC G46-10-02 là thiết bị hiển thị kim cao cấp của hãng SMC Nhật Bản. Sản phẩm chuyên dùng để đo lường áp suất khí nén trong hệ thống. Mặt hiển thị tích hợp vòng chỉ báo màu trực quan giúp người dùng dễ giám sát. Thiết bị sở hữu phần chân ren kết nối nằm ở phía sau thân máy. Lớp vỏ bọc làm bằng vật liệu bền bỉ giúp chống va đập tốt. Thiết kế nhỏ gọn giúp máy dễ phối gá lắp đặt trong tủ điện. Hiện nay, đồng hồ đo áp suất SMC G46-10-02 là lựa chọn hàng đầu cho các nhà máy tự động hóa.

2. Thông số kỹ thuật

Sản phẩm sở hữu các thông số kỹ thuật tiêu chuẩn từ nhà sản xuất:

• Mã sản phẩm: G46-10-02

• Thương hiệu: SMC (Nhật Bản)

• Dòng sản phẩm: G46 Series (General Purpose Gauge)

• Kích thước mặt số (Đường kính): 42.5 mm

• Dải đo áp suất tối đa: 0 đến 1.0 MPa (Khoảng 10 bar)

• Kích thước cổng ren: R 1/4 inch (Chân ren 13mm)

• Vị trí chân ren: Kết nối ở trung tâm mặt sau (Back side thread)

• Độ chính xác phép đo: $\pm$ 3% F.S. (Full Span)

• Lưu chất sử dụng thích hợp: Không khí, khí nén sạch

• Trọng lượng thiết bị: Khoảng 50 g

3. Nguyên lý hoạt động

Thiết bị vận hành dựa trên nguyên lý giãn nở của ống Bourdon cơ học. Khi lưu chất khí nén đi qua cổng ren R 1/4 vào lòng máy. Áp suất khí sẽ làm ống cong Bourdon bên trong co giãn tịnh tiến. Cơ cấu truyền động thanh răng bánh răng biến lực dịch chuyển thành chuyển động quay. Lúc này, đồng hồ đo áp suất SMC G46-10-02 điều khiển kim chỉ thị quay trên mặt số. Người vận hành đọc được giá trị áp lực thực tế của hệ thống ngay lập tức. Nhờ cơ cấu thuần cơ học, đồng hồ đo áp suất SMC G46-10-02 hoạt động bền bỉ mà không cần nguồn điện.

4. Hướng dẫn lắp đặt và cài đặt SMC G46-10-02

Quá trình lắp đặt thiết bị đo áp suất này cần thực hiện theo các bước:

• Bước 1: Quấn một lớp băng tan vừa đủ quanh chân ren R 1/4 của thiết bị.

• Bước 2: Vặn đồng hồ đo áp suất SMC G46-10-02 vào cổng kết nối mặt sau bộ điều áp.

• Bước 3: Sử dụng cờ lê siết chặt chân ren với lực siết vừa đủ từ 7 đến 9 N·m.

• Bước 4: Điều chỉnh kim giới hạn màu đỏ đến mức áp suất cảnh báo an toàn mong muốn.

• Bước 5: Mở nguồn khí nén và quan sát kim đồng hồ để kiểm tra áp suất hiển thị.

5. Ưu điểm nổi bật

Mã sản phẩm dòng G46 này sở hữu nhiều đặc điểm vượt trội:

• Giám sát cực nhanh: Vòng màu giới hạn giúp kỹ sư nhận biết mức áp an toàn từ xa.

• Kết cấu nhỏ gọn: Mặt số 42.5mm giúp tối ưu hóa diện tích khi gắn vào tủ điều khiển.

• Độ tin cậy tuyệt đối: Linh kiện cơ khí Nhật Bản đảm bảo độ ổn định cao khi chạy liên tục.

• Lắp đặt dễ dàng: Chân sau ren R 1/4 thích hợp gắn trực tiếp lên các bộ chỉnh áp AR của SMC.

• Chống rò rỉ tốt: Bước ren gia công chính xác phối hợp băng tan giúp giữ áp kín khít hoàn hảo.

Chính vì thế, mua đồng hồ đo áp suất SMC G46-10-02 giúp nâng cao độ an toàn cho máy móc.

6. Ứng dụng thực tế của SMC G46-10-02

Sản phẩm được lắp đặt phổ biến trong các dây chuyền sản xuất:

• Tích hợp trực tiếp vào bộ điều áp, bộ lọc khí FRL trong nhà máy.

• Đo áp suất khí nén cấp cho các cụm van điện từ và xylanh.

• Giám sát áp lực vận hành trên đường ống dẫn khí của tủ điều khiển.

• Sử dụng trong các máy đóng gói, máy chiết rót tự động công nghiệp.

• Lắp đặt trong dây chuyền sản xuất linh kiện điện tử, thiết bị bán dẫn.

Tóm lại, trang bị đồng hồ đo áp suất SMC G46-10-02 là giải pháp kiểm soát áp suất tối ưu nhất.
