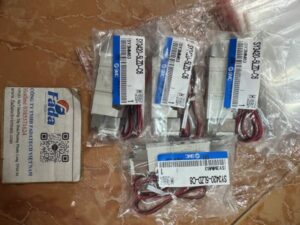

Van điện từ khí nén SMC SY3420-5LZD-C6 – 5 cổng, 3 vị trí (Exhaust Center)

---

1. Giới thiệu sản phẩm van điện từ SMC SY3420-5LZD-C6

SMC SY3420-5LZD-C6 là dòng van điện từ khí nén 5 cổng 3 vị trí cao cấp thuộc sê-ri SY3000 của tập đoàn SMC Nhật Bản. Thiết bị sở hữu kiểu thân gá trực tiếp trên đường ống (Body Ported) và cơ chế vận hành bằng con trượt đệm cao su đàn hồi cao. Điểm đặc trưng của model này là cấu hình xả ở vị trí trung tâm (Exhaust Center). Thiết bị tích hợp sẵn đầu nối nhanh phi 6mm và cuộn dây điện từ đôi điều khiển bằng nguồn 24VDC. Đây là giải pháp phần cứng lý tưởng để điều khiển linh hoạt các xi lanh khí nén hành trình kép trong các hệ thống tự động hóa nhà xưởng yêu cầu độ chính xác và an toàn cơ học cao.

---

2. Giải mã mã sản phẩm (Part Number)

Mã sản phẩm SMC SY3420-5LZD-C6 được cấu hình chi tiết theo tiêu chuẩn của hãng SMC:

• SY: Dòng van điện từ khí nén sê-ri SY.

• 3: Kích thước van dòng SY3000 (thân nhỏ gọn, lưu lượng tối ưu).

• 4: Loại tác động 3 vị trí – Trung tâm xả (3 Position Exhaust Center).

• 20: Kiểu thân van gá trực tiếp trên đường ống, loại cắm giắc tích hợp (Body Ported / Plug-in).

• 5: Điện áp điều khiển cuộn coil là 24VDC.

• L: Kiểu kết nối điện dạng đầu cắm chữ L (L-plug connector).

• Z: Tích hợp đèn LED báo trạng thái và bộ triệt xung điện áp ngược bảo vệ mạch điều khiển.

• D: Kiểu điều khiển thủ công bằng nút nhấn kiểm tra khóa trượt (Slotted locking type).

• C6: Cổng ra A và B tích hợp sẵn đầu nối nhanh một chạm cho ống phi 6mm (One-touch fitting 6mm).

---

3. Thông số kỹ thuật

• Thương hiệu: SMC (Nhật Bản)

• Mã sản phẩm: SMC SY3420-5LZD-C6

• Số cổng / Số vị trí: 5 cổng / 3 vị trí

• Môi chất vận hành: Không khí (Air)

• Dải áp suất hoạt động (Internal Pilot): 0.1 đến 0.7 MPa

• Điện áp định mức: 24VDC

• Kiểu tác động: Kích hoạt bằng cuộn dây điện từ đôi (Double Solenoid)

• Trạng thái khi mất điện: Tự giữ ở vị trí trung tâm xả (Exhaust Center)

• Kích thước đường ống: Đầu nối nhanh Ø6 mm cho cổng A, B

• Tiết diện dòng chảy hiệu dụng: Khoảng 4.14 $mm^2$

---

4. Nguyên lý hoạt động (Cơ chế Exhaust Center)

Van điện từ SMC SY3420-5LZD-C6 vận hành dựa trên sự thay đổi vị trí con trượt để phân phối dòng khí.

• Khi cấp điện vào một trong hai cuộn coil: Con trượt bị hút dịch chuyển sang bên, mở thông đường khí từ cổng áp suất (P) sang cổng làm việc (A hoặc B) để đẩy piston xi lanh dịch chuyển hành trình.

• Khi ngắt điện hoàn toàn cả hai cuộn coil: Lò xo bên trong lập tức đẩy con trượt về vị trí trung tâm (Vị trí thứ 3). Tại đây, cổng cấp áp suất (P) bị khóa chặt, trong khi cả hai cổng làm việc (A và B) đều được thông ra cổng xả (EA và EB). Toàn bộ áp suất khí nén trong hai buồng của xi lanh sẽ bị xả sạch ra ngoài môi trường, giúp xi lanh rơi vào trạng thái tự do hoàn toàn (có thể đẩy bằng tay để căn chỉnh máy khi bảo dưỡng).

---

5. Ưu điểm nổi bật của van điện từ SMC SY3420-5LZD-C6

• Chức năng Exhaust Center giúp triệt tiêu hoàn toàn áp suất dư trong xi lanh khi dừng khẩn cấp, đảm bảo an toàn tối đa cho kỹ thuật viên.

• Thiết kế siêu tiết kiệm điện năng nhờ mạch giảm dòng giữ tiên tiến của SMC, giảm thiểu tối đa lượng nhiệt tỏa ra tại cuộn coil.

• Đầu nối nhanh tích hợp sẵn giúp đấu nối ống khí phi 6 nhanh chóng, giảm đáng kể thời gian đi đường ống lắp ráp máy.

• Trang bị sẵn bộ triệt xung áp suất ngược, ngăn ngừa tình trạng dòng điện cảm ứng làm hỏng ngõ ra Transistor của PLC.

• Thiết kế thân gọn, cho phép SMC SY3420-5LZD-C6 gá lắp đơn lẻ hoặc ghép nối thành cụm van đa tạp (Manifold Base) rất linh hoạt.

---

6. Ứng dụng thực tế

• Điều khiển các cơ cấu xi lanh kẹp, tay gắp robot trong dây chuyền đóng gói, lắp ráp vi mạch điện tử.

• Sử dụng trên các băng tải phân loại sản phẩm, nơi cần dừng khẩn cấp xi lanh và xả áp an toàn để gỡ kẹt hàng hóa.

• Tích hợp trong tủ điều khiển khí nén của máy đóng chai, dán nhãn, máy chế biến thực phẩm.

• Các cơ cấu đồ gá kiểm tra (Jig Test) yêu cầu xi lanh trả về trạng thái tự do sau khi kết thúc chu kỳ đo.
