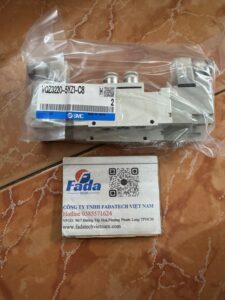

Van điện từ SMC VQZ3220-5YZ1-C8

SMC VQZ3220-5YZ1-C8 là dòng van điện từ 5 cổng, 2 vị trí (5/2), thuộc series VQZ cao cấp của hãng SMC Nhật Bản. Đây là loại van điều khiển bằng điện một đầu (Single Solenoid) với thiết kế thân lắp trên đế hoặc lắp trực tiếp (Body Ported), tích hợp sẵn đầu nối nhanh dạng cắm ống (One-touch fitting). Sản phẩm này nổi tiếng với khả năng phản hồi cực nhanh, tuổi thọ cao và thiết kế siêu mỏng, giúp tiết kiệm không gian tối đa trong các tủ điện và hệ thống máy tự động hóa phức tạp.

1. Nguyên lý hoạt động

Về mặt vận hành, SMC VQZ3220-5YZ1-C8 sử dụng cơ chế tác động gián tiếp thông qua luồng khí Pilot. Quy trình hoạt động kỹ thuật diễn ra như sau:

• Trạng thái nghỉ (Chưa cấp điện): Lò xo bên trong giữ con trượt (spool) ở vị trí mặc định. Khí nén từ cổng cấp (P) được dẫn ra cổng đầu ra B, trong khi cổng A thông với cổng xả EA.
• Trạng thái kích hoạt (Cấp điện): Khi cấp điện áp 24VDC vào cuộn dây của SMC VQZ3220-5YZ1-C8, lực điện từ hút lõi pilot mở đường khí điều khiển. Áp suất khí này đẩy con trượt chính di chuyển, làm đảo chiều dòng khí: cổng P thông với cổng A, và cổng B thông với cổng xả EB.
• Chế độ tiết kiệm năng lượng: Điểm ưu việt của mã SMC VQZ3220-5YZ1-C8 là tích hợp mạch điện tử giúp giảm mức tiêu thụ điện sau khi van đã chuyển trạng thái, giúp cuộn coil không bị nóng khi hoạt động liên tục 24/7.

2. Thông số kỹ thuật

Cần lưu ý các thông số đặc trưng sau để đảm bảo tính tương thích của SMC VQZ3220-5YZ1-C8:

• Loại van: 5 cổng, 2 vị trí, 1 đầu điện.
• Điện áp điều khiển: 24V DC.
• Kiểu đấu nối điện (Y): DIN terminal loại nhỏ có đèn báo và mạch bảo vệ quá áp.
• Kích thước cổng (C8): Đầu nối nhanh cho ống khí đường kính Ø8mm.
• Áp suất vận hành: 0.15 đến 0.7 MPa.
• Tần số hoạt động tối đa: 5Hz (đáp ứng cực nhanh).

3. Đặc điểm và ưu điểm nổi bật

Sản phẩm SMC VQZ3220-5YZ1-C8 sở hữu nhiều cải tiến giúp tối ưu hóa hiệu suất hệ thống:

• Kết nối nhanh tiện lợi: Việc tích hợp sẵn đầu nối Ø8mm trên thânSMC VQZ3220-5YZ1-C8 giúp giảm thời gian thi công và loại bỏ nguy cơ rò rỉ khí tại các khớp nối ren truyền thống.
• Thiết kế siêu gọn: Dòng VQZ có thân van mỏng, cho phép lắp đặt nhiều vanSMC VQZ3220-5YZ1-C8 sát nhau trên cùng một thanh gá, giúp thu nhỏ kích thước tủ máy.
• Độ bền vượt trội: Nhờ sử dụng gioăng cao su đặc biệt và con trượt mạ bóng, SMC VQZ3220-5YZ1-C8 có thể vận hành ổn định lên đến hàng chục triệu chu kỳ mà không cần bảo trì thường xuyên.

4. Ứng dụng và lưu ý lắp đặt

Van điện từSMC VQZ3220-5YZ1-C8 thường được dùng để điều khiển các loại xi lanh tác động kép trong dây chuyền sản xuất điện tử, máy đóng gói và Robot công nghiệp. Khi lắp đặt, cần đảm bảo ống khí Ø8 được cắt phẳng và cắm sâu vào đầu nối củaSMC VQZ3220-5YZ1-C8 để đảm bảo độ kín khít. Ngoài ra, nên sử dụng bộ lọc khí đầu nguồn để tránh bụi bẩn làm kẹt hệ thống Pilot của van.
