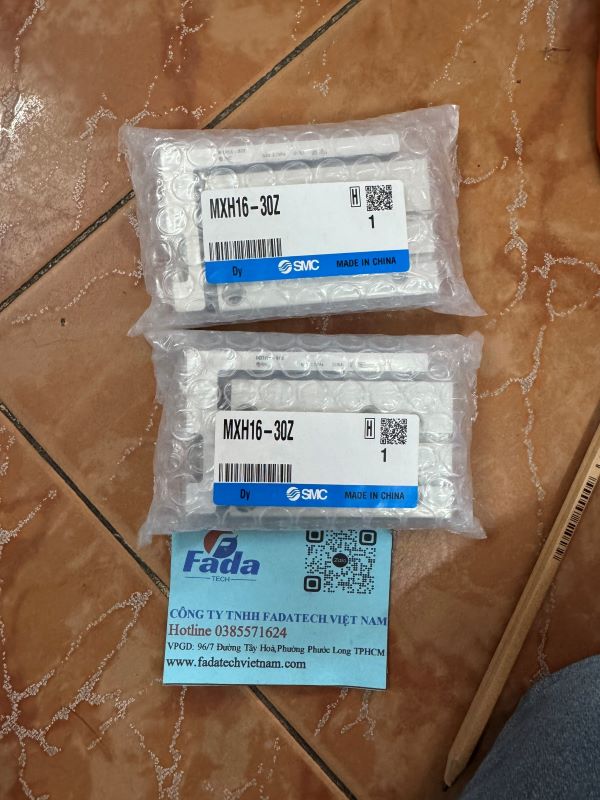

Xy lanh bàn trượt SMC MXH16-30Z chính hãng – Độ chính xác cao, thiết kế nhỏ gọn tối ưu

1. Giới thiệu

SMC MXH16-30Z là dòng xy lanh bàn trượt khí nén cao cấp (Compact Slide Table) được tích hợp sẵn hệ thống dẫn hướng tuyến tính bằng bạc đạn tuần hoàn (linear guide) độ cứng vững cao. Thiết kế dạng bàn trượt chữ L của SMC MXH16-30Z giúp tối ưu hóa không gian lắp đặt, chống xoay tuyệt đối và mang lại độ chính xác chuyển động cực kỳ hoàn hảo cho các hệ thống tự động hóa công nghiệp.

2. Thông số kỹ thuật

• • Thương hiệu: SMC (Nhật Bản)
  • Mã sản phẩm: SMC MXH16-30Z
  • Đường kính piston (Bore size): 16 mm
  • Hành trình hoạt động (Stroke): 30 mm
  • Lưu chất sử dụng: Khí nén (Compressed air)
  • Áp suất vận hành tối đa: 0.7 MPa
  • Áp suất vận hành tối thiểu: 0.06 MPa
  • Áp suất phá hủy (Proof pressure): 1.05 MPa
  • Nhiệt độ môi trường và lưu chất: -10 °C đến 60 °C (không đóng băng)
  • Tốc độ piston tối đa: 500 mm/s
  • Kiểu giảm chấn: Giảm chấn cao su (Rubber Bumper)
  • Kích thước cổng kết nối: M5 x 0.8
  • Trọng lượng sản phẩm: Khoảng 0.260 kg
  • Khả năng tích hợp cảm biến: Có sẵn rãnh lắp cảm biến hành trình (Auto switch)

3. Nguyên lý làm việc

Thiết bị SMC MXH16-30Z vận hành dựa trên nguyên lý tác động kép (Double-acting). Khi khí nén được cấp vào cổng cấp khí phía sau, áp lực khí đẩy piston di chuyển về phía trước, kéo theo bàn trượt di chuyển tịnh tiến ra ngoài để thực hiện hành trình công tác 30mm. Ngược lại, khi khí nén được đảo chiều cấp vào cổng phía trước, piston và bàn trượt sẽ được đẩy lùi về vị trí ban đầu. Hệ thống con lăn dẫn hướng tuyến tính tuần hoàn chạy song song với trục piston giúp giữ cho bàn trượt luôn di chuyển theo một đường thẳng tuyệt đối, triệt tiêu hoàn toàn hiện tượng rung lắc hay xoay lệch trục dưới tác động của tải trọng.

4. Hướng dẫn

• • Hướng dẫn lắp đặt: Bạn có thể lắp đặt SMC MXH16-30Z linh hoạt theo 4 hướng khác nhau nhờ các lỗ ren bố trí sẵn trên thân và mặt bàn trượt. Cổng kết nối khí nén cũng hỗ trợ đi dây từ 3 phía để tối ưu hóa không gian luồn ống khí. Khi siết ốc cố định, lưu ý sử dụng lực siết tiêu chuẩn (đối với ren M4 là khoảng 2.5 Nm) để tránh làm biến dạng hoặc kẹt đường dẫn hướng bên trong.
  • Hướng dẫn bảo dưỡng: Luôn đảm bảo nguồn khí nén cấp vào hệ thống đã được xử lý qua bộ lọc khí sạch, không lẫn nước và bụi bẩn để bảo vệ gioăng phớt. Kiểm tra định kỳ và tra mỡ bôi trơn chuyên dụng vào rãnh bi tuyến tính của SMC MXH16-30Z sau mỗi 3-6 tháng tùy thuộc vào tần suất làm việc nhằm duy trì độ trơn tru và kéo dài tuổi thọ cho thiết bị.

5. Ưu điểm

• • Độ cứng vững vượt trội: Bản nâng cấp mã Z sở hữu hệ thống dẫn hướng tuyến tính thế hệ mới, cải thiện mô-men xoắn cho phép (Allowable moment) lên tới 240% so với các dòng thế hệ cũ.
  • Thiết kế siêu nhỏ gọn: Thân xi lanh mỏng, tiết diện hẹp giúp tiết kiệm không gian lắp đặt, cho phép xếp chồng hoặc đặt nhiều thanh trượt song song nhau một cách dễ dàng.
  • Trọng lượng tối ưu: Nhờ cấu trúc vật liệu hợp kim nhôm cao cấp cải tiến cho phần piston và bàn trượt giúp giảm trọng lượng tổng thể, tăng tốc độ phản hồi đáng kể.
  • Vận hành chính xác: Sai số chuyển động tịnh tiến và độ song song của mặt bàn trượt đạt tỷ lệ hoàn hảo, giúp hệ thống cơ khí luôn hoạt động đúng vị trí thiết kế.

6. Ứng dụng

Nhờ những đặc tính ưu việt về độ chính xác, SMC MXH16-30Z là sự lựa chọn hàng đầu cho các khâu gắp nhả linh kiện (Pick and Place), dịch chuyển phôi, đẩy sản phẩm trong các dây chuyền lắp ráp điện tử, sản xuất chất bán dẫn, đóng gói thực phẩm, dán nhãn tự động và các hệ thống tay rô-bốt công nghiệp định vị chính xác cao.

7. Câu hỏi thường gặp

(?) Thiết bị này có đi kèm sẵn cảm biến hành trình (Auto switch) hay không?
(:) Mã sản phẩm tiêu chuẩn không bao gồm cảm biến, tuy nhiên thân xi lanh có sẵn rãnh tích hợp thích hợp để lắp các dòng cảm biến SMC dòng D-M9N, D-A93 tùy theo nhu cầu của bạn.

(?) Áp suất khí nén tối đa mà sản phẩm chịu được là bao nhiêu?
(:) Xi lanh hoạt động an toàn và đạt hiệu suất tốt nhất ở áp suất tối đa là 0.7 MPa, áp suất phá hủy giới hạn của kết cấu là 1.05 MPa.
