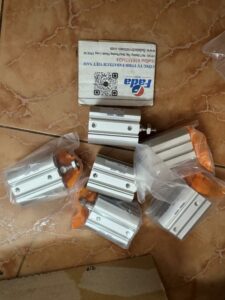

Xy lanh khí nén SMC CD55B25-15DCMZ: Dạng vuông thu gọn, chuẩn ISO 21287 tiêu chuẩn

---

1. Giới thiệu sản phẩm

Thiết bị SMC CD55B25-15DCMZ là dòng xy lanh khí nén dạng vuông thu gọn cao cấp. Đây là sản phẩm thuộc series C55 tiêu chuẩn ISO 21287 của hãng SMC Nhật Bản. Thiết bị có thiết kế tối giản giúp tiết kiệm không gian lắp đặt vượt trội. Thân vỏ được tối ưu hóa trọng lượng nhưng vẫn đảm bảo độ cứng vững cao. Sản phẩm là dòng tác động kép sử dụng hai buồng khí để co duỗi ty. Linh kiện tích hợp sẵn nam châm bên trong quả piston để kết nối cảm biến. Lựa chọn SMC CD55B25-15DCMZ giúp hệ thống tự động hóa vận hành cực kỳ ổn định và chính xác.

---

2. Thông số kỹ thuật của SMC CD55B25-15DCMZ

Dưới đây là các thông số kỹ thuật chi tiết của dòng xy lanh SMC CD55B25-15DCMZ:

• Thương hiệu: SMC (Nhật Bản)

• Mã sản phẩm: CD55B25-15DCMZ

• Tiêu chuẩn thiết kế: Đáp ứng hoàn toàn tiêu chuẩn quốc tế ISO 21287.

• Kiểu tác động: Tác động kép, một trục đơn (Double acting, Single rod).

• Đường kính piston (Bore size): 25 mm

• Hành trình hoạt động (Stroke): 15 mm

• Tích hợp nam châm: Có sẵn vòng từ bên trong thân để nhận diện hành trình.

• Ren đầu cần (Rod end thread): Ren ngoài tiêu chuẩn (Male thread).

• Kiểu lắp đặt: Loại cơ bản (Basic type).

• Loại giảm chấn: Đệm giảm chấn bằng cao su ở hai đầu (Rubber bumper).

• Lưu chất sử dụng: Không khí sạch hoặc khí trơ.

• Dải áp suất làm việc: Từ 0.05 MPa đến 1.0 MPa.

• Nhiệt độ môi trường hoạt động: Từ -10°C đến 60°C (không đóng băng).

---

3. Nguyên lý hoạt động

Thiết bị SMC CD55B25-15DCMZ hoạt động dựa trên áp lực khí nén truyền động cơ học:

• Khi khí nén cấp vào cổng sau, piston chứa nam châm sẽ bị đẩy tịnh tiến.

• Ty xy lanh dịch chuyển đi ra hết hành trình dài 15mm của thiết bị.

• Lượng khí tồn dư ở buồng trước tự động xả ngược ra qua van điều khiển.

• Để thu ty về, hệ thống sẽ đảo chiều cấp khí nén vào cổng phía trước.

• Áp lực khí lớn đẩy quả piston lùi nhanh về vị trí xuất phát ban đầu.

• Các đệm cao su hai đầu hấp thụ lực va đập khi piston chạm thành vỏ.

• Vòng từ trên piston kích hoạt cảm biến từ để gửi tín hiệu điện về PLC.

---

4. Hướng dẫn lắp đặt và sử dụng SMC CD55B25-15DCMZ

Quy trình tháo lắp và vận hành xy lanh SMC CD55B25-15DCMZ gồm các bước sau:

• Bước 1: Cố định phần thân vuông của xy lanh vào vị trí gá máy định sẵn.

• Bước 2: Vặn đầu ren ngoài của ty vào cơ cấu chấp hành cần truyền lực.

• Bước 3: Lắp hai đầu nối nhanh một chạm vào các cổng cấp khí của van.

• Bước 4: Kết nối các ống dẫn khí mềm từ van điện từ vào đầu nối nhanh.

• Bước 5: Cài đặt các cảm biến hành trình vào rãnh trượt ở bốn mặt thân vỏ.

• Bước 6: Cấp nguồn khí thử nghiệm ở mức áp thấp để kiểm tra hành trình.

• Bước 7: Tăng áp suất lên dải tiêu chuẩn từ 0.5 MPa đến 0.7 MPa để chạy máy.

---

5. Ưu điểm nổi bật

Dòng linh kiện vuông SMC CD55B25-15DCMZ sở hữu nhiều đặc tính kỹ thuật ưu việt:

• Kích thước thu gọn siêu ngắn thích hợp cho các không gian máy chật hẹp.

• Đạt chuẩn quốc tế ISO 21287 giúp dễ dàng thay thế cho các thương hiệu khác.

• Thiết kế rãnh trượt thông minh cho phép lắp cảm biến linh hoạt ở cả 4 mặt.

• Kết cấu bạc lót cần và vòng đệm mòn chịu tải lực bên rất tốt.

• Đệm cao su triệt tiêu va đập cơ học giúp máy vận hành cực kỳ êm ái.

• Thân nhôm đúc áp lực cao chịu được va đập mạnh và chống rỉ sét tốt.

• Cấu trúc vòng hãm (snap ring) giúp tháo tháo bảo dưỡng gioăng phớt dễ dàng.

---

6. Ứng dụng thực tế

Nhờ kết cấu vuông gọn nhẹ, xy lanh SMC CD55B25-15DCMZ được ứng dụng rất rộng rãi:

• Cơ cấu kẹp giữ phôi, dập nhãn trên dây chuyền sản xuất bán dẫn.

• Ứng dụng trong các đồ gá kiểm tra linh kiện điện tử độ chính xác cao.

• Sử dụng để phân loại và đẩy sản phẩm lỗi trên băng tải đóng gói.

• Tích hợp trong các cánh tay gắp phôi tốc độ cao của robot công nghiệp.

• Thiết bị đóng mở các van cửa lật nhỏ trong hệ thống cấp liệu tự động.
