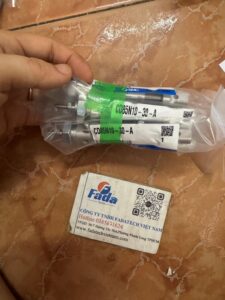

Xy lanh khí nén SMC CD85N10-30-A-M9BL – Thân tròn mini, tiêu chuẩn ISO 6432

---

1. Giới thiệu sản phẩm

SMC CD85N10-30-A-M9BL là dòng xy lanh khí nén dạng mini (thân tròn) cao cấp thuộc sê-ri C85 của tập đoàn SMC Nhật Bản. Thiết bị được thiết kế tuân thủ nghiêm ngặt theo tiêu chuẩn quốc tế ISO 6432 và CETOP RP52P, đảm bảo khả năng lắp lẫn và độ tương thích hoàn hảo trong mọi hệ thống tự động hóa toàn cầu. Điểm đặc trưng vượt trội của sản phẩm là kết cấu thân bằng thép không gỉ (Inox) chống ăn mòn phối hợp với nắp đậy nhôm anodized dập kép vững chắc. Thiết bị tích hợp sẵn vòng từ trong piston, đi kèm cảm biến dòng M9BL chất lượng cao giúp phát hiện hành trình chính xác tuyệt đối. Đây là lựa chọn lý tưởng cho các ứng dụng cơ khí yêu cầu sự nhỏ gọn, độ bền cao và tần suất hoạt động liên tục.

---

2. Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng xy lanh SMC CD85N10-30-A-M9BL:

• Thương hiệu: SMC (Nhật Bản)

• Mã sản phẩm: SMC CD85N10-30-A-M9BL

• Dòng sản phẩm: C85 Series (Kiểu mini thân tròn)

• Tiêu chuẩn thiết kế: ISO 6432 / CETOP RP52P

• Đường kính piston (Bore size): Ø10 mm

• Hành trình xy lanh (Stroke): 30 mm

• Hành động: Tác động kép, một đầu cần (Double acting, Single rod)

• Kiểu gá lắp cơ bản: N (Đuôi tích hợp đầu treo Clevis)

• Kiểu giảm chấn: A (Giảm chấn bằng đệm cao su – Rubber cushion)

• Vòng từ tích hợp: Có tích hợp sẵn nam châm (Built-in magnet)

• Mã cảm biến đi kèm: D-M9BL (Cảm biến thể rắn 2 dây, có đèn LED hiển thị, dây cáp dài 3m)

• Kích thước cổng khí: M5 x 0.8

• Lưu chất sử dụng: Khí nén sạch (Đã qua lọc)

• Áp suất vận hành: 0.05 MPa đến 0.7 MPa

• Tốc độ piston tối đa: 50 đến 1500 mm/s

• Nhiệt độ môi trường và lưu chất: -10°C đến 60°C (Không đóng băng)

---

3. Nguyên lý hoạt động của SMC CD85N10-30-A-M9BL

Thiết bị SMC CD85N10-30-A-M9BL vận hành theo nguyên lý truyền động tuyến tính dựa trên áp suất khí nén tác động kép.

• Hành trình đi ra (Extend): Khi khí nén được cấp vào cổng khí phía đuôi xy lanh, áp suất khí tăng lên đẩy piston và trục ty con trượt về phía trước. Khí nén ở khoang trước theo cổng đầu thoát ra ngoài. Cần xy lanh đẩy cơ cấu chấp hành di chuyển một khoảng bằng 30mm. Khi piston đi đến cuối hành trình, vòng từ trên piston kích hoạt cảm biến D-M9BL truyền tín hiệu điện về bộ điều khiển PLC.

• Hành trình lùi về (Retract): Khi đảo chiều van điều khiển, khí nén cấp vào cổng đầu và xả ra ở cổng đuôi. Áp lực khí nén đẩy piston lùi ngược trở lại vị trí ban đầu. Hệ thống đệm cao su (Rubber cushion) ở cả hai đầu giúp triệt tiêu lực va đập cơ học, bảo vệ xy lanh khỏi hư hại khi chạy ở tốc độ cao.

---

4. Hướng dẫn lắp đặt và sử dụng

Quy trình gá lắp và vận hành SMC CD85N10-30-A-M9BL chuẩn kỹ thuật gồm các bước:

• Cố định xy lanh: Sử dụng phần ren đầu/đuôi xy lanh hoặc lỗ chốt ở đuôi (Clevis) để cố định thiết bị vào khung máy. Giữ cho trục xy lanh thẳng hàng tuyệt đối với hướng chuyển động của tải.

• Kết nối ống khí: Sử dụng đầu nối nhanh ren M5 gắn vào hai cổng khí. Kết nối dây hơi dẫn từ van điện từ điều khiển đến xy lanh.

• Cài đặt cảm biến hành trình: Gắn cảm biến D-M9BL vào rãnh hoặc vòng đai định vị trên thân xy lanh. Điều chỉnh vị trí cảm biến đến điểm cuối hành trình cần giám sát rồi siết chặt ốc định vị.

• Đấu nối dây điện cảm biến: Kết nối 2 dây của cảm biến M9BL vào bo mạch PLC hoặc bộ điều khiển theo đúng sơ đồ mạch điện (chú ý cực tính nguồn).

• Vận hành và bảo trì: Cấp khí nén thử nghiệm ở áp suất thấp, kiểm tra độ mượt mà của hành trình và đèn LED tín hiệu trên cảm biến. Đảm bảo nguồn khí nén luôn khô và có bộ lọc bụi.

---

5. Ưu điểm nổi bật

Lựa chọn SMC CD85N10-30-A-M9BL mang lại nhiều lợi thế vượt trội cho hệ thống sản xuất của bạn:

• Thân xy lanh làm bằng thép không gỉ sáng bóng, cho khả năng chống ăn mòn, chịu hóa chất và kháng bụi bẩn cực tốt.

• Thiết kế phớt chặn bụi độc quyền (Unique rod packing) ngăn ngừa tối đa bụi mịn xâm nhập, kéo dài tuổi thọ thiết bị trong môi trường khắc nghiệt.

• Kích thước mini siêu nhỏ gọn, phù hợp với các không gian máy móc chật hẹp, tối ưu trọng lượng cơ cấu chấp hành.

• Tốc độ hoạt động cực cao lên đến 1500 mm/s giúp rút ngắn chu kỳ vận hành của máy móc tự động.

• Cảm biến D-M9BL đi kèm nhạy bén, chống nhiễu từ trường tốt, dây cáp 3m linh hoạt cho việc đi dây tủ điện tầm xa.

---

6. Ứng dụng thực tế

Nhờ độ bền bỉ và độ chính xác cao, xy lanh SMC CD85N10-30-A-M9BL được ứng dụng phổ biến trong:

• Cơ cấu đẩy, gạt, phân loại sản phẩm nhỏ trên băng tải ngành thực phẩm, dược phẩm.

• Thiết bị gắp đặt linh kiện điện tử, linh kiện bán dẫn trong phòng sạch.

• Các cơ cấu kẹp, giữ phôi, đóng dấu trong máy đóng gói bao bì tự động.

• Ứng dụng trong các thiết bị y tế, máy phân tích phòng thí nghiệm yêu cầu độ sạch cao.

• Hệ thống đóng mở cửa nhỏ, nắp đậy tự động trong các dây chuyền dệt may, in ấn.
