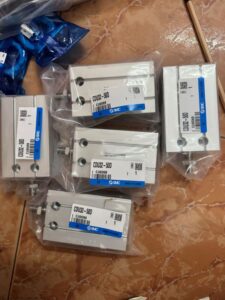

Xy lanh khí nén SMC CDU32-50D: Thân vuông compact, lực đẩy mạnh mẽ, tiết kiệm không gian

---

1. Giới thiệu sản phẩm

Thiết bị SMC CDU32-50D là dòng xy lanh khí nén mini dạng lắp tự do (Free Mount Cylinder) cao cấp. Đây là sản phẩm thuộc sê-ri CU nổi tiếng về sự nhỏ gọn của thương hiệu SMC Nhật Bản. Thiết bị sở hữu thiết kế thân vuông độc đáo, cho phép người dùng lắp đặt trực tiếp từ nhiều hướng khác nhau mà không cần thêm gá đỡ. Sản phẩm vận hành theo cơ chế tác động kép, sử dụng áp suất khí để điều khiển linh hoạt cả hai chiều co và duỗi. Với kết cấu cơ khí tinh xảo từ hợp kim nhôm, SMC CDU32-50D là lựa chọn lý tưởng giúp tối ưu hóa không gian và nâng cao độ chính xác cho các hệ thống gá kẹp tự động.

---

2. Thông số kỹ thuật của SMC CDU32-50D

Dưới đây là chi tiết các thông số kỹ thuật tiêu chuẩn của xy lanh SMC CDU32-50D:

• Thương hiệu: SMC (Nhật Bản)

• Mã sản phẩm: CDU32-50D

• Dòng sản phẩm: Series CU / CDU (Free Mount Cylinder).

• Kiểu tác động: Tác động kép, một trục đơn (Double acting, Single rod).

• Đường kính piston (Bore size): 32 mm

• Hành trình hoạt động (Stroke): 50 mm

• Tích hợp nam châm: Có sẵn vòng từ (dòng CDU) để dùng với cảm biến hành trình.

• Ren đầu cần: Ren trong tiêu chuẩn (Female thread).

• Loại giảm chấn: Đệm giảm chấn bằng cao su ở hai đầu (Rubber bumper).

• Kích thước cổng ren cấp khí: Rc 1/8 inch

• Lưu chất sử dụng: Không khí sạch.

• Dải áp suất làm việc: Từ 0.05 MPa đến 1.0 MPa (khoảng 0.5 đến 10 bar).

• Nhiệt độ môi trường hoạt động: Từ -10°C đến 60°C (không đóng băng lưu chất).

---

3. Nguyên lý hoạt động

Thiết bị SMC CDU32-50D vận hành dựa trên áp lực khí nén biến đổi thành động năng tịnh tiến:

• Khí nén đi vào cổng ren Rc 1/8 ở buồng phía sau của xy lanh.

• Áp lực khí tác động lên quả piston, đẩy ty xy lanh tịnh tiến ra ngoài.

• Hành trình đi ra đạt khoảng cách tối đa là 50mm theo đúng thiết kế.

• Khi van đảo chiều, dòng khí nén sẽ di chuyển vào cổng phía trước.

• Áp lực khí buồng trước đẩy quả piston chứa nam châm lùi về vị trí ban đầu.

• Khí tồn dư ở buồng đối diện tự động xả ra ngoài qua đường van điều khiển.

• Đệm cao su ở hai đầu hấp thụ lực quán tính, tránh gây hư hại cho thân vỏ vuông.

---

4. Hướng dẫn lắp đặt và sử dụng

Quy trình lắp đặt và vận hành dòng xy lanh SMC CDU32-50D gồm các bước ngắn gọn sau:

• Bước 1: Xác định hướng lắp đặt thích hợp (mặt trước, mặt sau hoặc mặt bên) trên thân vuông của xy lanh.

• Bước 2: Sử dụng ốc vít lục giác cố định trực tiếp thân thiết bị vào vách máy.

• Bước 3: Kết nối đầu cần ren trong của ty với cơ cấu máy cần truyền động.

• Bước 4: Quấn băng tan quanh đầu cút nối nhanh Rc 1/8 và vặn chặt vào hai cổng khí.

• Bước 5: Gắn ống khí mềm dẫn dòng từ van điện từ vào các vị trí đầu nối nhanh.

• Bước 6: Kẹp cố định cảm biến từ vào rãnh định vị dọc theo thân nhôm vuông.

• Bước 7: Cấp dòng khí nén áp suất thấp để kiểm tra hành trình trước khi chạy tải thực tế.

---

5. Ưu điểm nổi bật của SMC CDU32-50D

Dòng sản phẩm lắp tự do SMC CDU32-50D sở hữu nhiều đặc tính kỹ thuật ưu việt:

• Thân vuông cho phép lắp gá trực tiếp từ nhiều phía mà không tốn chi phí mua phụ kiện gá.

• Kích thước compact siêu thu gọn giúp tiết kiệm không gian gá đặt trên cụm máy tối đa.

• Đường kính piston 32mm cung cấp lực kích tải mạnh mẽ, đáp ứng tốt các yêu cầu kẹp phôi.

• Thân vỏ bằng nhôm định hình cao cấp giúp tối ưu trọng lượng và chống rỉ sét rất tốt.

• Giảm chấn cao su hai đầu triệt tiêu va đập cơ học giúp máy vận hành cực kỳ êm ái.

• Tích hợp sẵn vòng từ giúp việc gắn cảm biến hành trình trở nên gọn gàng, thẩm mỹ.

• Hệ thống gioăng phớt chịu ma sát tốt, đảm bảo độ kín khít và tăng độ bền cho lòng ống.

---

6. Ứng dụng thực tế

Nhờ kết cấu vuông gọn nhẹ và đa hướng lắp, xy lanh SMC CDU32-50D được ứng dụng rất rộng rãi:

• Cơ cấu kẹp giữ phôi, đồ gá (jig) trong các dây chuyền lắp ráp linh kiện điện tử.

• Ứng dụng để đóng bẻ hướng, gạt phân loại sản phẩm nhẹ trên các băng tải đóng gói.

• Tích hợp trong các máy dán nhãn, máy dập hộp giấy, máy cắt bao bì tự động.

• Sử dụng trong các thiết bị kiểm tra chất lượng sản phẩm nhờ hành trình 50mm chính xác.

• Cánh tay gắp thả tốc độ cao của robot tự động hóa trong không gian chật hẹp.
