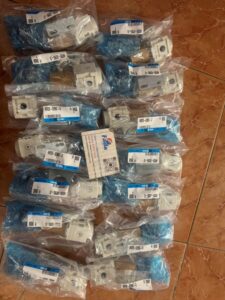

Bộ điều áp khí nén SMC AR20-02BG-D – Thiết bị điều chỉnh áp suất dòng AR-D cao cấp

1. Giới thiệu sản phẩm

Bộ điều áp khí nén SMC AR20-02BG-D là thiết bị xử lý khí nén dạng module thế hệ mới. Sản phẩm do tập đoàn SMC Nhật Bản nghiên cứu và chế tạo. Thiết bị chuyên dùng để ổn định áp suất đầu ra trong hệ thống. Kích thước thân máy đạt size 20 vô cùng nhỏ gọn. Núm xoay điều chỉnh làm bằng cao su HNBR chống chịu ozone rất tốt. Sản phẩm giúp bảo vệ các thiết bị cơ cấu chấp hành phía sau an toàn. Hiện nay, bộ điều áp khí nén SMC AR20-02BG-D được sử dụng rộng rãi trong tự động hóa.

2. Thông số kỹ thuật của SMC AR20-02BG-D

Thiết bị sở hữu các thông số kỹ thuật tiêu chuẩn từ nhà sản xuất:

• Mã sản phẩm: AR20-02BG-D

• Thương hiệu: SMC (Nhật Bản)

• Dòng sản phẩm: AR-D Series (Modular Type)

• Kích thước thân vỏ: Thân size 20

• Kích thước cổng ren: G 1/4 inch (Ren Rc 13mm)

• Dải áp suất cài đặt: 0.05 MPa đến 0.85 MPa

• Áp suất chịu đựng tối đa: 1.25 MPa (Khoảng 12.5 bar)

• Đồng hồ đo áp suất: Tích hợp sẵn đồng hồ tròn có kim giới hạn (Option G)

• Nhiệt độ lưu chất làm việc: -5 °C đến +60 °C (Không đóng băng)

3. Nguyên lý hoạt động

Thiết bị hoạt động dựa trên cơ chế cân bằng lực giữa lò xo và màng điều áp. Khi dòng khí nén áp suất cao đi vào cổng vào của máy. Luồng khí sẽ tác động trực tiếp lên màng ngăn bằng cao su phía dưới. Lúc này, bộ điều áp khí nén SMC AR20-02BG-D sẽ tự động thu hẹp hoặc mở rộng tiết diện van. Lực đàn hồi của lò xo điều chỉnh giữ cho áp suất đầu ra luôn cố định. Khi áp suất ngõ ra vượt mức cài đặt, van xả phụ sẽ kích hoạt để xả bớt khí. Nhờ đó, bộ điều áp khí nén SMC AR20-02BG-D luôn duy trì áp suất ngõ ra cực kỳ ổn định.

4. Hướng dẫn lắp đặt và cài đặt SMC AR20-02BG-D

Quá trình lắp đặt và cấu hình thiết bị gồm các bước cơ bản:

• Bước 1: Kiểm tra chiều mũi tên in trên thân vỏ để lắp đúng hướng dòng khí.

• Bước 2: Kết nối ống dẫn khí nén vào cổng ren Rc G 1/4 inch của van.

• Bước 3: Gắn đồng hồ đo áp suất đi kèm vào mặt trước của bộ điều áp khí nén SMC AR20-02BG-D.

• Bước 4: Kéo núm xoay phía trên lên và vặn theo chiều kim đồng hồ để tăng áp suất.

• Bước 5: Quan sát kim hiển thị trên đồng hồ và ấn núm xoay xuống để khóa cố định áp.

5. Ưu điểm nổi bật

Sản phẩm điều áp dòng D này mang lại nhiều lợi ích vượt trội:

• Kết cấu module thông minh: Thiết bị dễ dàng kết nối trực tiếp với bộ lọc bộ tra dầu FRL.

• Độ nhạy giảm áp cao: Cơ cấu màng cải tiến giúp phản hồi sự thay đổi áp suất siêu tốc.

• Núm vặn chống trượt: Thiết kế bọc cao su HNBR cao cấp giúp thao tác căn chỉnh êm ái.

• Đồng hồ trực quan: Bộ giới hạn vạch màu trên mặt số giúp người dùng dễ giám sát từ xa.

• Tiết kiệm không gian: Kích thước cải tiến nhỏ gọn giúp lắp vừa các tủ điện chật hẹp.

Chính vì thế, lắp đặt bộ điều áp khí nén SMC AR20-02BG-D giúp hệ thống máy chạy mượt mà hơn.

6. Ứng dụng thực tế

Sản phẩm là mắt xích quan trọng trong hệ thống khí nén công nghiệp:

• Ổn định áp suất khí trước khi cấp vào các xylanh khí nén trong máy.

• Điều chỉnh áp lực đầu phun cho các hệ thống sơn hoặc phun sương tự động.

• Sử dụng trong các dòng máy đóng gói, máy dán nhãn bao bì sản phẩm.

• Lắp đặt trong dây chuyền sản xuất linh kiện điện tử, chất bán dẫn phòng sạch.

• Kiểm soát áp suất khí cấp cho các cụm van đảo chiều điều khiển khí nén.

Tóm lại, lựa chọn bộ điều áp khí nén SMC AR20-02BG-D là giải pháp tối ưu để nâng cao độ bền máy móc.
