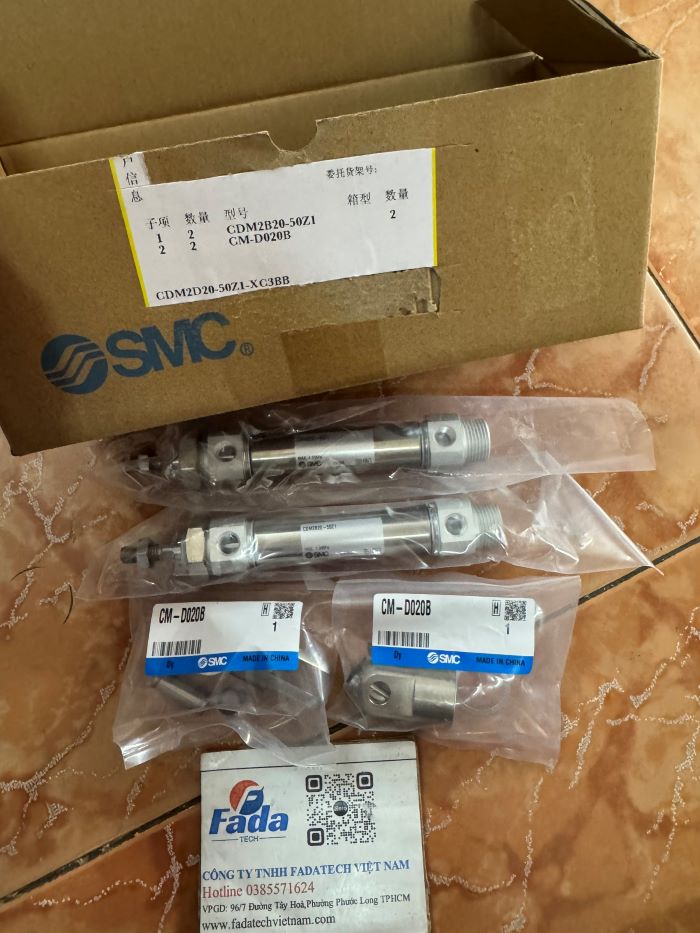

Bộ xy lanh SMC CDM2D20-50Z1-XC3BB

SMC CDM2D20-50Z1-XC3BB là một bộ sản phẩm hoàn chỉnh, được cấu thành từ hai thành phần chính: thân xi lanh tròn CDM2D20-50Z1 và phụ kiện đầu lắc (khớp nối chữ U) CM-D020B. Đây là dòng thiết bị đặc biệt tích hợp mã tùy chỉnh “XC3BB”, cho phép thay đổi vị trí cổng khí và vít điều chỉnh để phù hợp với không gian lắp đặt hẹp. Với thiết kế tác động kép và thân bằng thép không gỉ, bộ sản phẩm này cung cấp giải pháp vận hành linh hoạt, bền bỉ cho các cơ cấu máy đòi hỏi chuyển động không đồng trục.

1. Thành phần cấu tạo của bộ SMC CDM2D20-50Z1-XC3BB

Để hiểu rõ hiệu suất của mã tổng, chúng ta cần phân tích hai bộ phận cấu thành nên SMC CDM2D20-50Z1-XC3BB:

• Thân xi lanh CDM2D20-50Z1: Là loại xi lanh thân tròn đường kính piston 20mm, hành trình 50mm. Chữ “D” ký hiệu cho kiểu lắp đặt tích hợp khớp xoay (Clevis) ở đuôi, giúp xi lanh có thể dao động tự do.
• Đầu lắc CM-D020B: Đây là phụ kiện khớp nối đôi (Double Clevis Joint) lắp ở đầu cần piston. Nó phối hợp cùng thân xi lanh để tạo thành một hệ thống liên kết khớp bản lề ở cả hai đầu, giúp triệt tiêu các lực cưỡng bức gây cong cần.

2. Nguyên lý hoạt động kỹ thuật

Nguyên lý vận hành của bộ SMC CDM2D20-50Z1-XC3BB dựa trên sự kết hợp giữa áp suất khí nén và động học khớp nối:

• Chuyển động tịnh tiến: Khí nén đi vào các cổng tùy chỉnh trên thân SMC CDM2D20-50Z1-XC3BB, đẩy piston di chuyển. Nhờ mã XC3BB, các cổng khí được bố trí tối ưu để không gây vướng víu khi xi lanh dao động.
• Cơ chế khử sai lệch: Khi cần piston vươn ra, nếu tải trọng bị lệch tâm, đầu lắc CM-D020B sẽ tự điều chỉnh góc độ. Điều này ngăn chặn ứng lực ngang tác động lên cổ xi lanh của bộ SMC CDM2D20-50Z1-XC3BB, giúp piston luôn chuyển động mượt mà.
• Tín hiệu phản hồi: Vòng từ tích hợp bên trong sẽ kích hoạt cảm biến gắn trên thân, giúp giám sát vị trí hành trình 50mm một cách chính xác.

3. Thông số kỹ thuật chi tiết

• Đường kính piston: 20 mm.
• Hành trình: 50 mm.
• Kiểu lắp đặt: Double Clevis (Khớp xoay cả đầu và đuôi).
• Vật liệu: Thân thép không gỉ, đầu lắc thép mạ kẽm.
• Áp suất làm việc: 0.05 – 1.0 MPa.
• Đặc điểm đặc biệt: Mã tùy chỉnh XC3BB (Thay đổi vị trí cổng khí và vít chỉnh).

4. Ưu điểm nổi bật của bộ sản phẩm

Việc sử dụng trọn bộ mã SMC CDM2D20-50Z1-XC3BB mang lại những lợi ích vượt trội:

• Bảo vệ thiết bị tối đa: Khớp nối CM-D020B giúp bảo vệ gioăng phớt bên trong MC CDM2D20-50Z1-XC3BB khỏi tình trạng mài mòn không đều do tải trọng lệch gây ra.
• Lắp đặt trong không gian hẹp: Nhờ tùy chọn XC3BB, kỹ thuật viên có thể dễ dàng đi dây hơi ở những vị trí chật chội mà các dòng xi lanh tiêu chuẩn thường bị cấn hoặc gập ống khí.
• Khả năng chống ăn mòn: Thân xi lanh thép không gỉ cán bóng giúp toàn bộ bộ sản phẩm SMC CDM2D20-50Z1-XC3BB hoạt động ổn định trong môi trường độ ẩm cao hoặc có hóa chất nhẹ.

5. Ứng dụng thực tế

Bộ xy lanhSMC CDM2D20-50Z1-XC3BB là lựa chọn số một cho các cơ cấu đóng mở cửa sập, các tay đòn bẩy trong máy đóng gói, hoặc các hệ thống gạt sản phẩm trên băng tải nơi mà quỹ đạo chuyển động là một đường cong.
