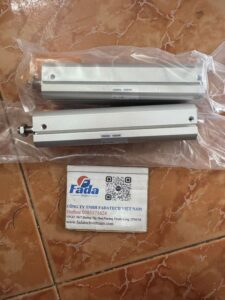

Xy lanh SMC CD55B20-120DCMZ

SMC CD55B20-120DCMZ là dòng xy lanh khí nén dạng mỏng (Compact Cylinder) được thiết kế theo tiêu chuẩn quốc tế ISO 21287. Điểm nổi bật của model này là sự kết hợp giữa thân máy siêu gọn và hành trình làm việc lên đến 120mm, một con số ấn tượng đối với các dòng xi lanh mỏng. Với đường kính piston 20mm, thiết bị này cung cấp giải pháp truyền động tịnh tiến mạnh mẽ nhưng vẫn đảm bảo tiết kiệm không gian lắp đặt tối đa.

SMC CD55B20-120DCMZ là dòng xy lanh khí nén dạng mỏng (Compact Cylinder) được thiết kế theo tiêu chuẩn quốc tế ISO 21287. Điểm nổi bật của model này là sự kết hợp giữa thân máy siêu gọn và hành trình làm việc lên đến 120mm, một con số ấn tượng đối với các dòng xi lanh mỏng. Với đường kính piston 20mm, thiết bị này cung cấp giải pháp truyền động tịnh tiến mạnh mẽ nhưng vẫn đảm bảo tiết kiệm không gian lắp đặt tối đa.

1. Thông số kỹ thuật

Để đảm bảo tích hợp chính xác vào hệ thống, kỹ thuật viên cần lưu ý các thông số sau:

• Đường kính piston: 20 mm.
• Hành trình: 120 mm.
• Kiểu tác động: Tác động kép (Double Acting).
• Tiêu chuẩn chế tạo: ISO 21287.
• Cơ chế giảm chấn: Đệm cao su ở hai đầu (Rubber bumper).
• Đầu cần (M): Ren ngoài (Male rod end).
• Khả năng giám sát: Tích hợp vòng từ cho cảm biến hành trình.

2. Nguyên lý vận hành kỹ thuật

Thiết bị hoạt động dựa trên áp suất khí nén để điều khiển piston di chuyển tịnh tiến. Khi khí nén đi vào cổng sau, cần piston của SMC CD55B20-120DCMZ sẽ vươn ra toàn bộ hành trình 120mm để thực hiện các nhiệm vụ như đẩy hoặc nâng. Ngược lại, khi đảo chiều dòng khí vào cổng trước, piston sẽ lùi về vị trí ban đầu. Nhờ vòng từ tích hợp, trạng thái của SMC CD55B20-120DCMZ luôn được kiểm soát chính xác thông qua các cảm biến gắn ngoài, giúp phản hồi tín hiệu kịp thời về bộ điều khiển PLC.

3. Đặc điểm và ưu điểm vượt trội

Sản phẩm sở hữu nhiều cải tiến giúp tối ưu hóa hiệu suất máy móc:

• Thiết kế siêu gọn: Dù có hành trình dài, thân của SMC CD55B20-120DCMZ vẫn giữ được độ mỏng đặc trưng, giúp giảm trọng lượng tổng thể của cụm thiết bị.
• Độ bền vật liệu: Thân vỏ làm từ hợp kim nhôm cứng được xử lý bề mặt kỹ lưỡng, giúp SMC CD55B20-120DCMZ chịu được tần suất hoạt động cao mà không gây mài mòn gioăng phớt.
• Lắp đặt linh hoạt: Các lỗ ren trên thân cho phép gắn thiết bị trực tiếp lên máy theo nhiều hướng khác nhau, cực kỳ tiện lợi cho các không gian hẹp.

4. Ứng dụng và bảo trì

Nhờ hành trình 120mm, SMC CD55B20-120DCMZ thường được dùng trong các cơ cấu đẩy sản phẩm ra khỏi băng tải rộng hoặc các máy đóng gói có kích thước trung bình. Trong quá trình sử dụng, cần đảm bảo nguồn khí sạch và bôi trơn định kỳ để duy trì độ mượt mà. Việc kiểm tra các vị trí gá lắp của SMC CD55B20-120DCMZ cũng rất quan trọng để tránh hiện tượng rung lắc gây ảnh hưởng đến độ chính xác của hành trình
